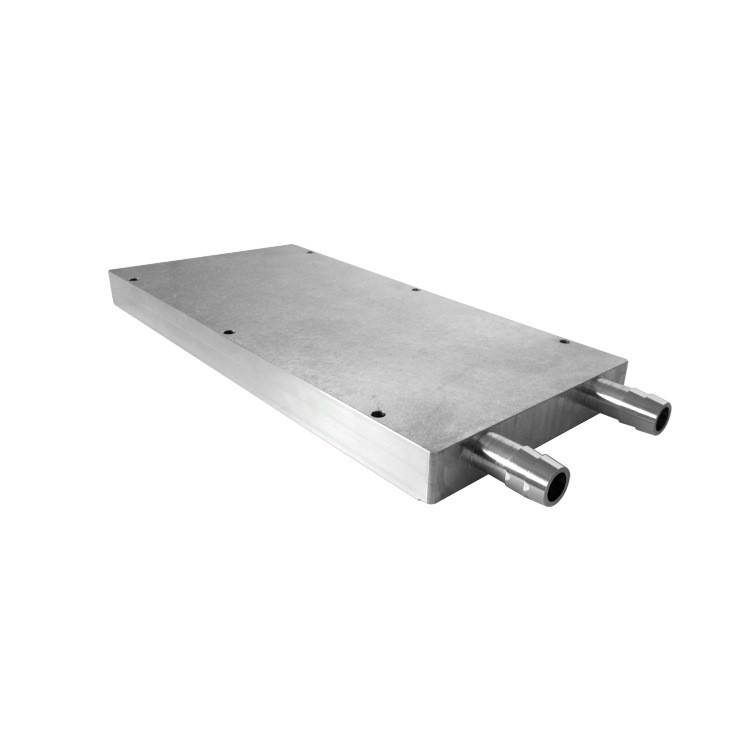

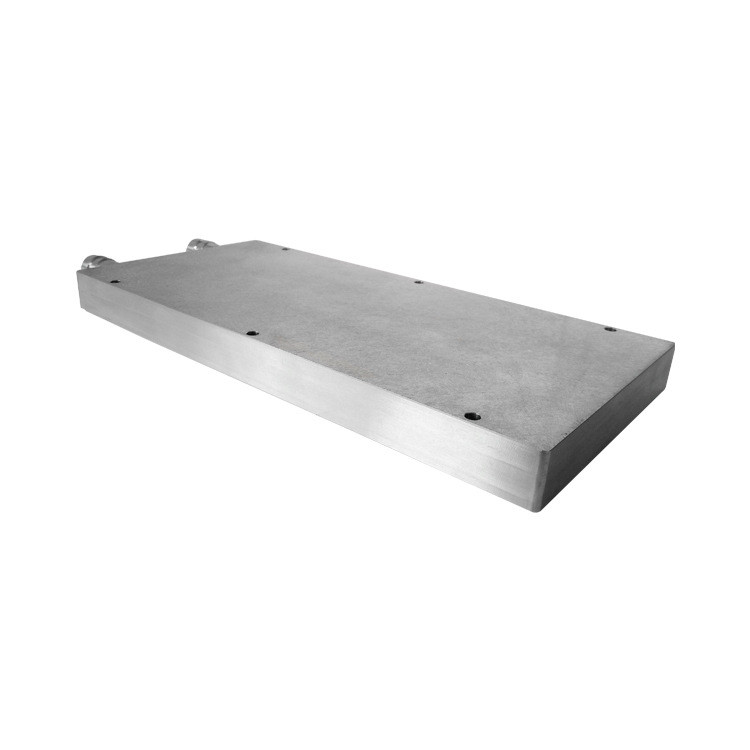

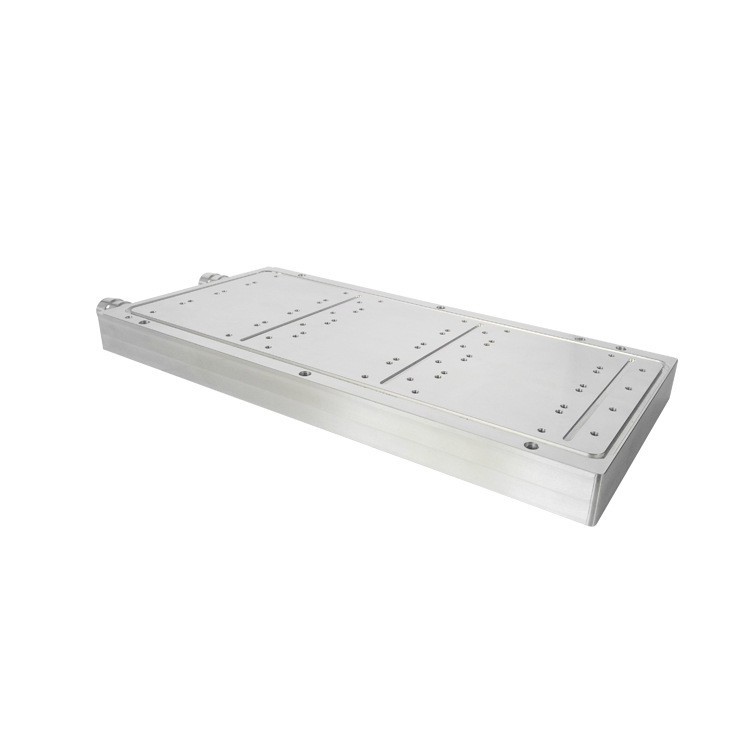

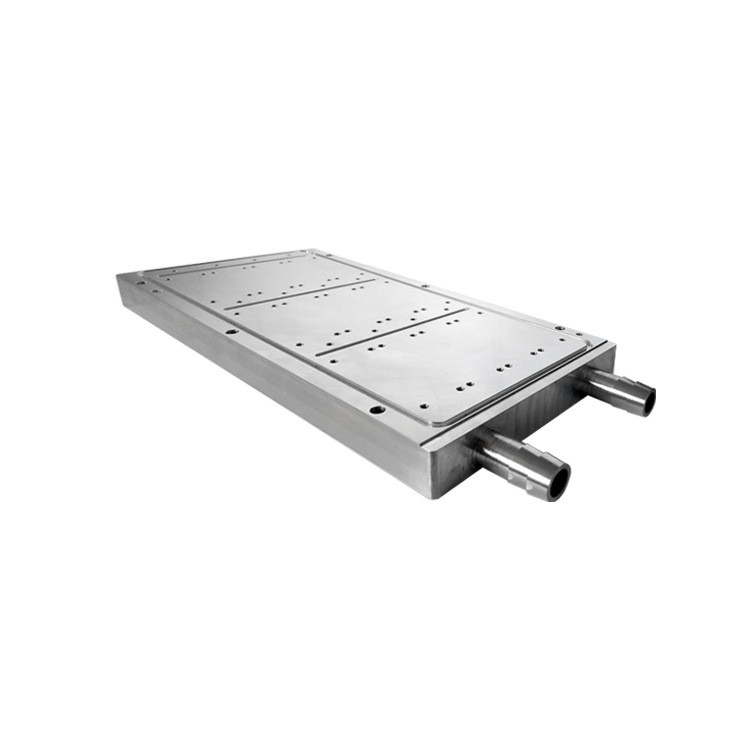

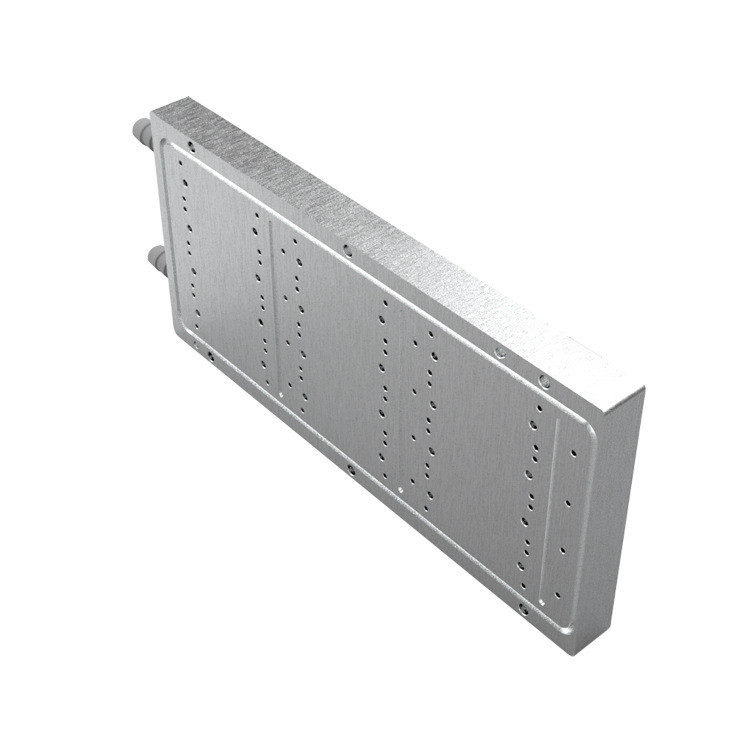

उद्योग उपकरण के लिए स्वनिर्धारित लिक्विड कोल्ड प्लेट वाटर कूलिंग प्लेट हीट सिंक

त्वरित विवरण

लिक्विड कोल्ड प्लेट क्या है?

एक ठंडी प्लेट डिवाइस (उपकरणों) से गर्मी लेने और इसे एकल-चरण तरल शीतलक में स्थानांतरित करने, प्लेट के आंतरिक चैनलों के माध्यम से प्रसारित करने और बाद में इसे रेडिएटर में डाउनस्ट्रीम को अस्वीकार करने के लिए जिम्मेदार है।कोल्ड प्लेट घोल के कई थर्मल/मैकेनिकल फायदे हैं।.

टिप्पणी

लिक्विड हीट सिंक को वाटर-कूल्ड रेडिएटर्स और लिक्विड-कूल्ड रेडिएटर्स भी कहा जाता है।वे आम तौर पर एल्यूमीनियम से बने होते हैं और गर्मी को खत्म करने के लिए उपयोग किए जाते हैं।वे मुख्य रूप से सर्वर, इनवर्टर, इनवर्टर, एपीएफ, एसवीजी, आईजीबीटी इत्यादि जैसे उच्च-शक्ति वाले उपकरणों में उपयोग किए जाते हैं, याद रखें कि फोडर रेडिएटर फैक्ट्री नामक एक कंपनी एल्यूमीनियम रेडिएटर्स, वाटर-कूलिंग प्लेट्स आदि में माहिर है। गर्मी को खत्म करने के लिए वाटर-कूलिंग प्लेट पर हीटिंग तत्व स्थापित करें, और आंतरिक तरल विशेष रूप से नामित किया गया है।

अधिनियम सिस्टम-लेवल पंप्ड लिक्विड कूलिंग थर्मल सॉल्यूशंस प्रदान करता है

फोडर सिस्टम-स्तरीय थर्मल समाधान डिजाइन और प्रदान करता है।एक पंप, हीट एक्सचेंजर, हीट सिंक और तरल लाइनों के संयोजन के साथ उपयोग की जाने वाली कोल्ड प्लेट्स में एक विशिष्ट पंप तरल कूलिंग लूप होता है।ऑटोमोटिव इंजन कूलिंग, एवियोनिक्स थर्मल कंट्रोल और न्यूक्लियर रिएक्टर कूलिंग सहित कई अनुप्रयोगों में पंप किए गए लिक्विड कूलिंग सिस्टम का उपयोग किया गया है।कई मामलों में, जलाशयों और वाल्वों का उपयोग द्रव की मात्रा और प्रवाह दर को नियंत्रित करने के लिए किया जाता है।पंप लूप में तरल पदार्थ को प्रसारित करता है, जो ठंडी प्लेट में गर्मी उठाता है और हीट एक्सचेंजर के माध्यम से गर्मी को नष्ट कर देता है।

थर्मल विशेषज्ञों की हमारी टीम उन्नत तरल शीतलन प्रौद्योगिकियों का विकास कर रही है जो पारंपरिक तरल शीतलन प्रौद्योगिकियों के साथ जटिल मुद्दों को संबोधित करने में सक्षम हैं।हमारे प्रयासों का लक्ष्य तरल शीतलन प्रौद्योगिकियों को आगे बढ़ाना है ताकि न्यूनतम दबाव ड्रॉप दंड के साथ बहुत अधिक गर्मी प्रवाह को ठंडा करने में सक्षम हो सकें।विशेष रूप से, उच्च शक्ति, पावर इलेक्ट्रॉनिक्स और कंप्यूटर माइक्रोप्रोसेसरों या डेटा सेंटर कूलिंग को ठंडा करने सहित विभिन्न प्रकार के अनुप्रयोगों के लिए उन्नत प्रौद्योगिकियों के इस क्षेत्र में फोडर के आर एंड डी प्रयास।

पारंपरिक तरल पदार्थ / सामग्री संगतता को समझने के अलावा, फोडर ने कुछ सामग्रियों में संक्षारण प्रतिरोध को बढ़ाने के लिए कई कोटिंग्स विकसित की हैं।

डिजाइन से लेकर निर्माण, घटक या सिस्टम-स्तर तक, फोडर के थर्मल विशेषज्ञ एक सिद्ध भागीदार से कस्टम समाधान प्रदान करते हैं।यदि आप हमारे कस्टम कोल्ड प्लेट डिजाइन और निर्माण प्रक्रिया के बारे में अधिक जानकारी चाहते हैं, तो हमसे संपर्क करें!

वाटर-कूल्ड प्लेट के थर्मल डिजाइन में कौन से पैरामीटर दिए जाने चाहिए?

वाटर-कूलिंग प्लेट के ऊष्मा अपव्यय को डिजाइन करते समय, वाटर-कूलिंग प्लेट (यानी वाटर-कूलिंग प्लेट का आकार), वाटर-कूलिंग प्लेट की ड्रिलिंग स्थिति का मॉडल प्रदान करना आवश्यक है, प्राप्त करने के लिए लक्ष्य (तापमान अंतर, पानी के दबाव अंतर, आदि सहित), संयुक्त के पैरामीटर, गर्मी स्रोत की शक्ति, और कैलोरी मान और अन्य डेटा

थर्मल प्रबंधन के लिए कोल्ड प्लेट डिजाइन और विश्लेषण

कोल्ड प्लेट को डिजाइन करते समय एक इष्टतम डिजाइन बनाने के लिए कई चुनौतियों का सामना करना पड़ता है।कई मामलों में, डिजाइन विकल्पों के बीच ट्रेड-ऑफ होते हैं। संचालन और विनिर्माण लागत को कम करते हुए थर्मल जरूरतों को पूरा करने में फोडर के पास महत्वपूर्ण अनुभव है।नीचे कई प्रमुख प्रदर्शन विशेषताएं दी गई हैं जिनका हम डिजाइन के हिस्से के रूप में विश्लेषण करेंगे:

1. दबाव में गिरावट
2. तरल प्रवाह पथ
3. प्रवाह संतुलन
4. सामग्री संगतता
5. द्रव स्थिरता
6. तापमान एकरूपता
7. अधिकतम तापमान
8. वजन / आकार

तरल शीत प्लेट प्रवाह विकल्प

विचार के लिए कई प्रकार के कोल्ड प्लेट सिस्टम हैं।फोडर डिजाइन आवश्यकताओं का विश्लेषण करेगा और आपके आवेदन के लिए उचित प्रकार की कोल्ड प्लेट की सिफारिश करेगा।हमारे कई प्रवाह विकल्प नीचे दिए गए हैं:

सर्पटाइन ट्यूब

• कई गुना ट्यूब
• मिनी चैनल
• माइक्रो चैनल

प्रत्येक प्रकार के सिस्टम कॉन्फ़िगरेशन में प्रदर्शन ट्रेड-ऑफ़ होते हैं।उदाहरण के लिए, एक माइक्रोचैनल डिजाइन गर्मी हस्तांतरण के लिए सतह क्षेत्र को बढ़ाता है, हालांकि, कुछ प्रवाह दरों के साथ, यह प्रवाह अस्थिरता और बड़े दबाव की बूंदों का कारण बन सकता है।

तरल शीत प्लेट सामग्री और द्रव विकल्प

कोल्ड प्लेट को डिजाइन करते समय लिफाफा सामग्री और द्रव संगतता महत्वपूर्ण विचार हैं।एसीटी की टीम को स्थिर संगत समाधानों में विशेषज्ञता हासिल है।

--- एल्युमिनियम
---स्टेनलेस स्टील
---ताँबा
---बहुलक आधारित
---पानी
---विआयनीकृत पानी
--- पानी / एथिलीन ग्लाइकोल मिश्रण
---ढांकता हुआ तरल पदार्थ

तरल शीत प्लेट सामग्री और द्रव विकल्प

कोल्ड प्लेट को डिजाइन करते समय लिफाफा सामग्री और द्रव संगतता महत्वपूर्ण विचार हैं।एसीटी की टीम को स्थिर संगत समाधानों में विशेषज्ञता हासिल है।

अल्युमीनियम
स्टेनलेस स्टील
ताँबा
पॉलिमर आधारित
पानी
विआयनीकृत पानी
पानी/एथिलीन ग्लाइकोल मिश्रण
ढांकता हुआ तरल पदार्थ

एक बार डिजाइन पूरा हो जाने के बाद, इसे हमारे IS0 9001: 2008 और AS9100: 2009 गुणवत्ता प्रमाणित विनिर्माण सुविधा में प्रोटोटाइप और निर्मित किया जा सकता है।आप Fodor की सबसे बेहतरीन डिज़ाइन और निर्माण पद्धतियों के बारे में आश्वस्त हो सकते हैं।

एक बार डिजाइन पूरा हो जाने के बाद, इसे हमारे IS0 9001: 2008 और AS9100: 2009 गुणवत्ता प्रमाणित विनिर्माण सुविधा में प्रोटोटाइप और निर्मित किया जा सकता है।आप Fodor की सबसे बेहतरीन डिज़ाइन और निर्माण पद्धतियों के बारे में आश्वस्त हो सकते हैं।

हम डिजाइन और सिमुलेशन सेवा की पेशकश कर सकते हैं।उदाहरण के लिए, हमारे जर्मन ग्राहक का मामला।

सिमुलेशन परिणामों के अनुसार, नकली चिप ग्राहक द्वारा निर्दिष्ट तापमान आवश्यकताओं के अनुपालन में है।
