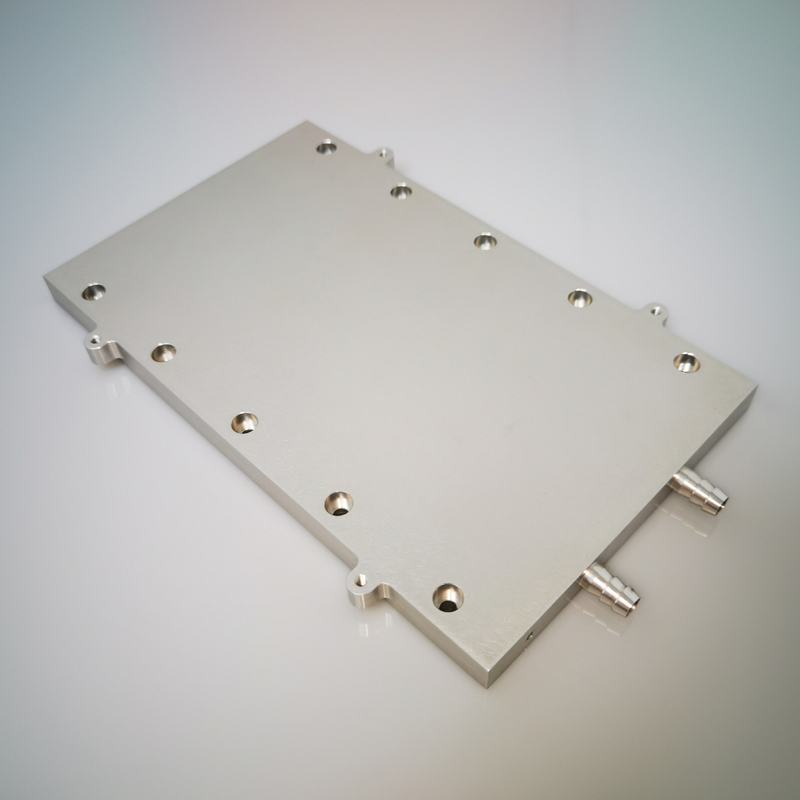

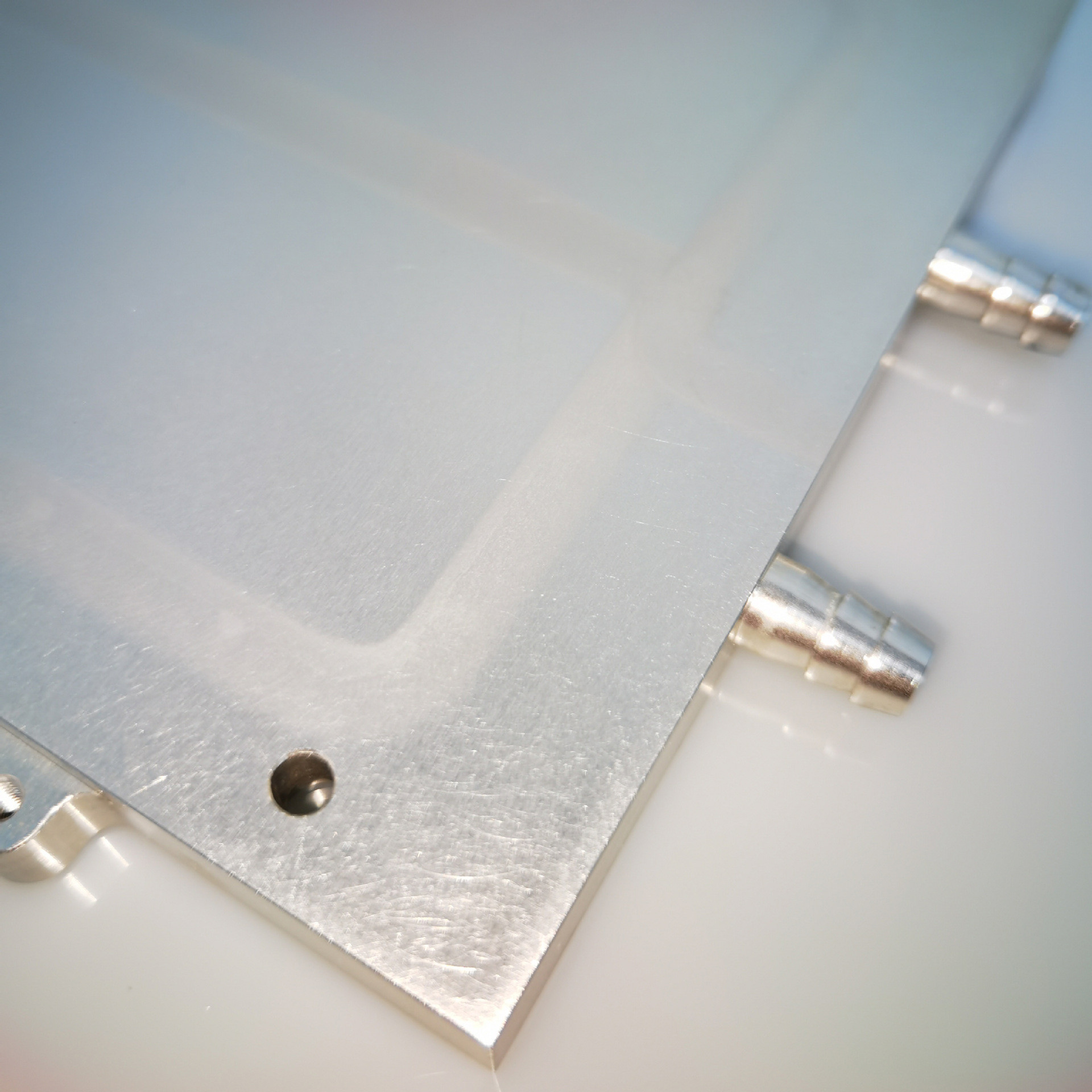

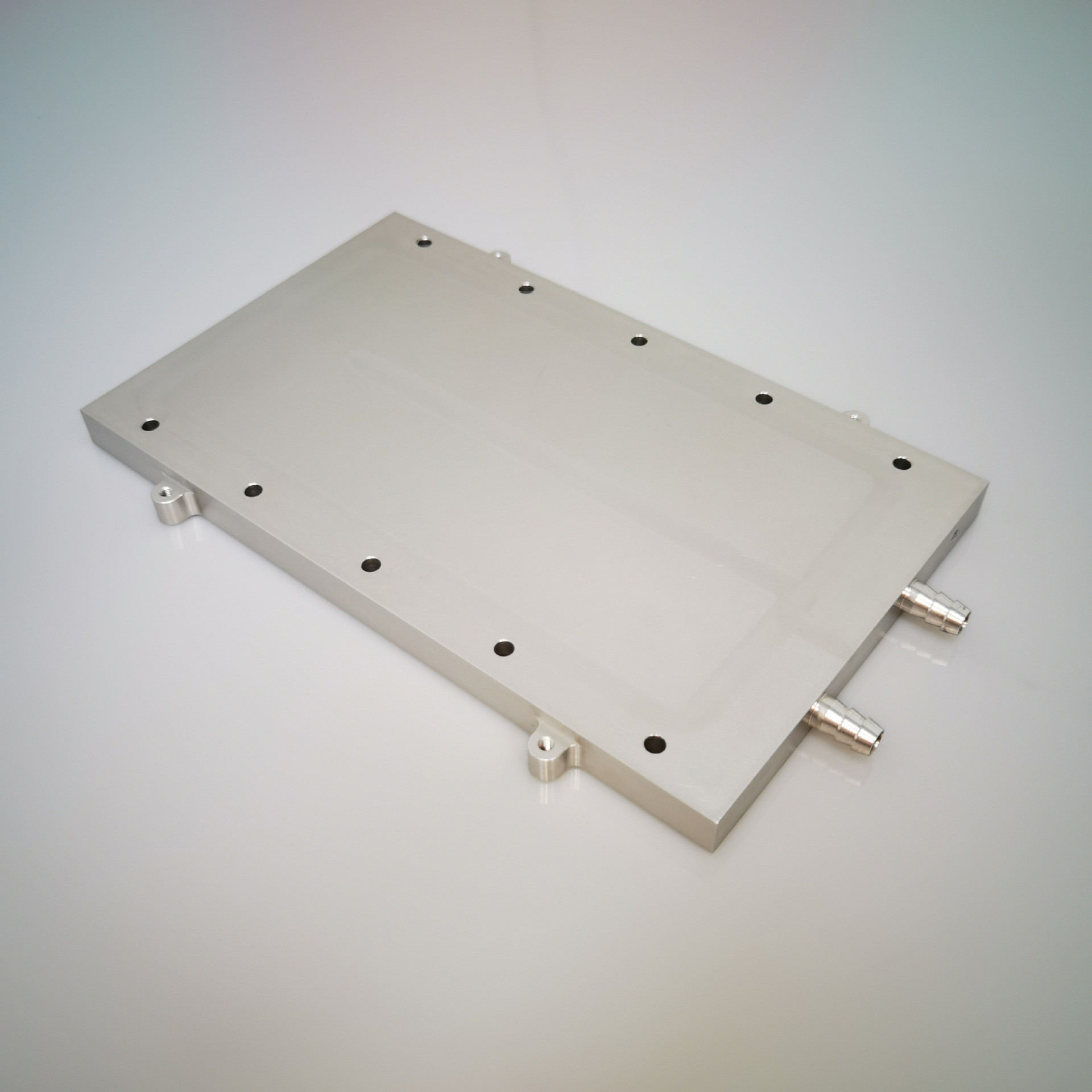

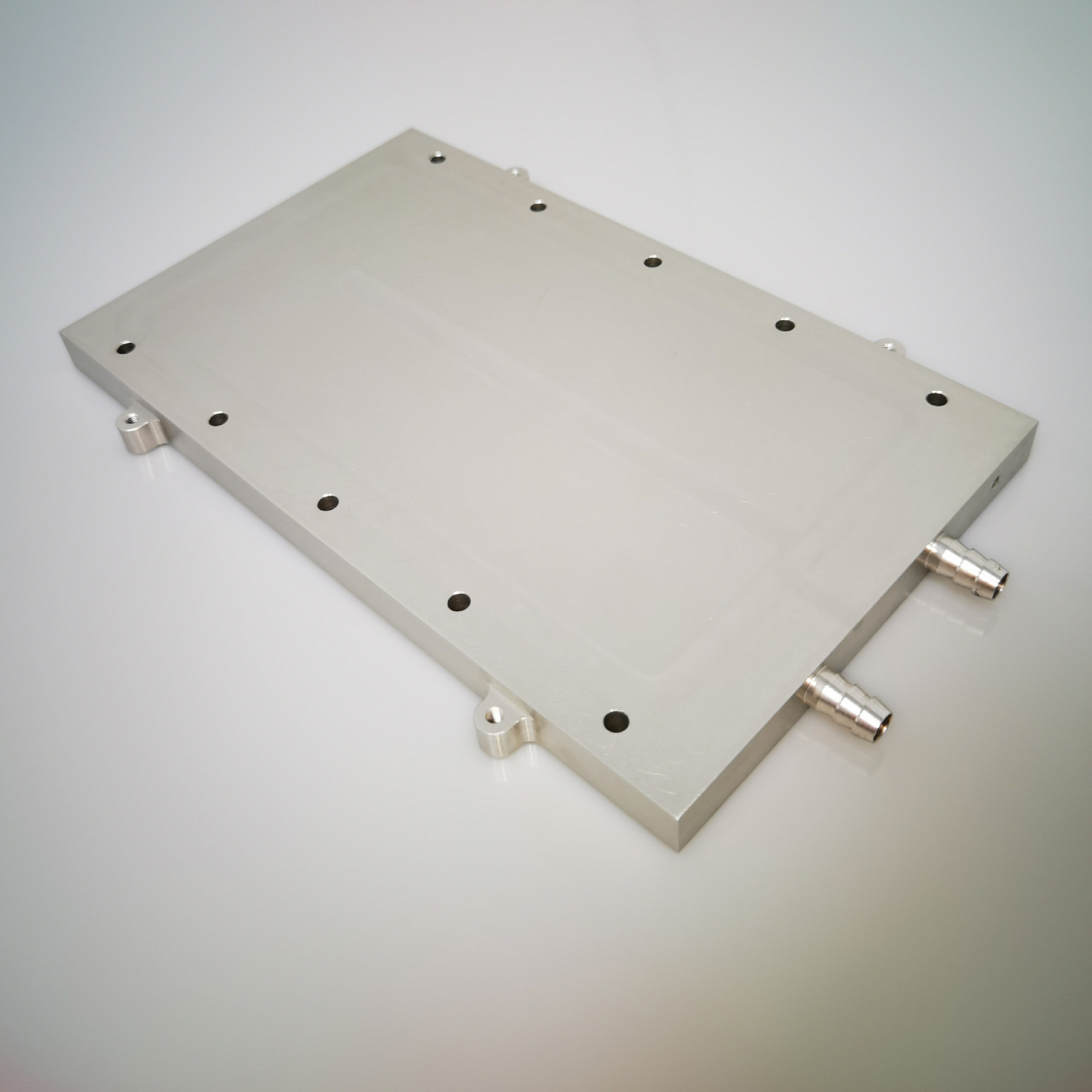

उद्योग उपकरण के लिए स्वनिर्धारित लिक्विड कूल्ड हीटसिंक वाटर कूलिंग प्लेट

त्वरित विवरण

लिक्विड कोल्ड प्लेट क्या है?

एक ठंडी प्लेट डिवाइस (उपकरणों) से गर्मी लेने और इसे एकल-चरण तरल शीतलक में स्थानांतरित करने, प्लेट के आंतरिक चैनलों के माध्यम से प्रसारित करने और बाद में इसे रेडिएटर में डाउनस्ट्रीम को अस्वीकार करने के लिए जिम्मेदार है।कोल्ड प्लेट घोल के कई थर्मल/मैकेनिकल फायदे हैं।.

टिप्पणी

लिक्विड हीट सिंक को वाटर-कूल्ड रेडिएटर्स और लिक्विड-कूल्ड रेडिएटर्स भी कहा जाता है।वे आम तौर पर एल्यूमीनियम से बने होते हैं और गर्मी को खत्म करने के लिए उपयोग किए जाते हैं।वे मुख्य रूप से सर्वर, इनवर्टर, इनवर्टर, एपीएफ, एसवीजी, आईजीबीटी इत्यादि जैसे उच्च-शक्ति वाले उपकरणों में उपयोग किए जाते हैं, याद रखें कि फोडर रेडिएटर फैक्ट्री नामक एक कंपनी एल्यूमीनियम रेडिएटर्स, वाटर-कूलिंग प्लेट्स आदि में माहिर है। गर्मी को खत्म करने के लिए वाटर-कूलिंग प्लेट पर हीटिंग तत्व स्थापित करें, और आंतरिक तरल विशेष रूप से नामित किया गया है।

स्वनिर्धारित लिक्विड कूल्ड हीट सिंक

अपने ग्राहकों के साथ कड़े सहयोग के साथ, हम लगभग किसी भी प्रकार के तांबे या एल्यूमीनियम तरल कूल्ड हीटसिंक (मांग पर अन्य सामग्री) का डिजाइन और उत्पादन कर सकते हैं।हमारे डिजाइन पावर चिप्स की आंतरिक स्थिति को ध्यान में रखते हैं और एक विशिष्ट जल सर्किट को पावर मॉड्यूल के इष्टतम प्रशीतन के लिए डिज़ाइन किया गया है।अपनी आवेदन आवश्यकताओं के बारे में पूछने में संकोच न करें।

लिक्विड कूल्ड हीट सिंक की विस्तृत श्रृंखला

पानी, ग्लाइकोल और/या तेल के माध्यम से सेमीकंडक्टर कूलिंग के लिए आंतरिक चैनल के साथ कॉपर और एल्युमिनियम लिक्विड कूल्ड हीट सिंक।कूलिंग सर्किट सिस्टम और हीट एक्सचेंजर्स के साथ औद्योगिक सुविधाओं में उच्च शक्ति कन्वर्टर्स के लिए उपयुक्त।हमारे पास एक मानक श्रेणी है और हम आपकी आवश्यकता के अनुसार किसी भी डिज़ाइन को अनुकूलित कर सकते हैं।नई RG82000 श्रृंखला एक बहुत ही विश्वसनीय और उच्च प्रदर्शन वाले कोल्डप्लेट के लिए नई निर्माण FSW तकनीक को लागू करती है।RG78000 श्रृंखला को विशेष रूप से IHM/IHV y PrimePACK™3 मॉड्यूल के लिए डिज़ाइन किया गया है।RG77000 सम्मिलित कूलिंग सर्किट के साथ कम लागत वाले समाधान के रूप में।प्रेस-पैक उपकरणों के लिए RG75000 श्रृंखला और 62 मिमी के लिए RG76000 हमारी कंपनी से मानक उत्पाद श्रृंखला को पूरा करती है।

वाटर-कूल्ड प्लेट के थर्मल डिजाइन में कौन से पैरामीटर दिए जाने चाहिए?
वाटर-कूलिंग प्लेट के ऊष्मा अपव्यय को डिजाइन करते समय, वाटर-कूलिंग प्लेट (यानी वाटर-कूलिंग प्लेट का आकार), वाटर-कूलिंग प्लेट की ड्रिलिंग स्थिति का मॉडल प्रदान करना आवश्यक है, प्राप्त करने के लिए लक्ष्य (तापमान अंतर, पानी के दबाव अंतर, आदि सहित), संयुक्त के पैरामीटर, गर्मी स्रोत की शक्ति, और कैलोरी मान और अन्य डेटा

थर्मल प्रबंधन के लिए कोल्ड प्लेट डिजाइन और विश्लेषण

कोल्ड प्लेट को डिजाइन करते समय एक इष्टतम डिजाइन बनाने के लिए कई चुनौतियों का सामना करना पड़ता है।कई मामलों में, डिज़ाइन विकल्पों के बीच ट्रेड-ऑफ़ होते हैं।एसीटी को परिचालन और विनिर्माण लागत को कम करते हुए थर्मल जरूरतों को पूरा करने का महत्वपूर्ण अनुभव है।नीचे कई प्रमुख प्रदर्शन विशेषताएं दी गई हैं जिनका हम डिजाइन के हिस्से के रूप में विश्लेषण करेंगे:

1. दबाव में गिरावट
2. तरल प्रवाह पथ
3. प्रवाह संतुलन
4. सामग्री संगतता
5. द्रव स्थिरता
6. तापमान एकरूपता
7. अधिकतम तापमान
8. वजन / आकार

तरल शीत प्लेट प्रवाह विकल्प

विचार के लिए कई प्रकार के कोल्ड प्लेट सिस्टम हैं।फोडर डिजाइन आवश्यकताओं का विश्लेषण करेगा और आपके आवेदन के लिए उचित प्रकार की कोल्ड प्लेट की सिफारिश करेगा।हमारे कई प्रवाह विकल्प नीचे दिए गए हैं:

सर्पटाइन ट्यूब

• कई गुना ट्यूब
• मिनी चैनल
• माइक्रो चैनल

प्रत्येक प्रकार के सिस्टम कॉन्फ़िगरेशन में प्रदर्शन ट्रेड-ऑफ़ होते हैं।उदाहरण के लिए, एक माइक्रोचैनल डिजाइन गर्मी हस्तांतरण के लिए सतह क्षेत्र को बढ़ाता है, हालांकि, कुछ प्रवाह दरों के साथ, यह प्रवाह अस्थिरता और बड़े दबाव की बूंदों का कारण बन सकता है।

तरल शीत प्लेट सामग्री और द्रव विकल्प

कोल्ड प्लेट को डिजाइन करते समय लिफाफा सामग्री और द्रव संगतता महत्वपूर्ण विचार हैं।एसीटी की टीम को स्थिर संगत समाधानों में विशेषज्ञता हासिल है।

--- एल्युमिनियम
---स्टेनलेस स्टील
---ताँबा
---बहुलक आधारित
---पानी
---विआयनीकृत पानी
--- पानी / एथिलीन ग्लाइकोल मिश्रण
---ढांकता हुआ तरल पदार्थ

एक बार डिजाइन पूरा हो जाने के बाद, इसे हमारे IS0 9001: 2008 और AS9100: 2009 गुणवत्ता प्रमाणित विनिर्माण सुविधा में प्रोटोटाइप और निर्मित किया जा सकता है।आप Fodor की सबसे बेहतरीन डिज़ाइन और निर्माण पद्धतियों के बारे में आश्वस्त हो सकते हैं।

हम डिजाइन और सिमुलेशन सेवा की पेशकश कर सकते हैं।उदाहरण के लिए, हमारे जर्मन ग्राहक का मामला।

सिमुलेशन परिणामों के अनुसार, नकली चिप ग्राहक द्वारा निर्दिष्ट तापमान आवश्यकताओं के अनुपालन में है।
