| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Customized |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | हीट सिंक-S0032 |
| न्यूनतम आदेश मात्रा: | बातचीत योग्य |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | ब्लिस्टर पैकेजिंग |
| प्रसव के समय: | 20-30 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 30000 पीसी |
| कच्चा माल: | कॉपर या एल्युमिनियम | सतह का उपचार: | क्रियाशीलता छोड़ना |
|---|---|---|---|
| आवेदन: | कॉपर स्किव्ड फिन हीट सिंक | प्रसंस्करण सेवा: | सीएनसी, |
| मूल्य: | EXW/FOB/CIF/DDP | सामग्री: | C1100 या AL1060 |
| प्रमुखता देना: | कॉपर सोल्डरिंग हीट ट्रांसफर हीट सिंक,C1100 हीट ट्रांसफर हीट सिंक,इंडस्ट्रियल सर्वर स्किव्ड फिन हीट सिंक |
||
यह गर्मी सिंक प्रसंस्करण के लिए तांबा / एल्यूमिनियम एरियल आधारित है, सबसे पहले, हम कच्चे माल के आयाम की जांच करते हैं या नहीं, दूसरा यह है कि ड्राइंग के अनुसार, सही लंबाई काटने, तीसरा यह है कि ड्राइंग के अनुसार उपयोग करें रूपरेखा आयाम को काटने के लिए लकड़ी की मशीन, आगे यह है कि सटीक आयाम करने के लिए सीएनसी का उपयोग करें, पांचवां एनोडाइजिंग स्पष्ट है, अंतिम चरण रिवेटिंग है, और फिर निरीक्षण / पैकिंग।प्रसंस्करण में पहले निरीक्षण और गश्ती निरीक्षण किया जाता है।

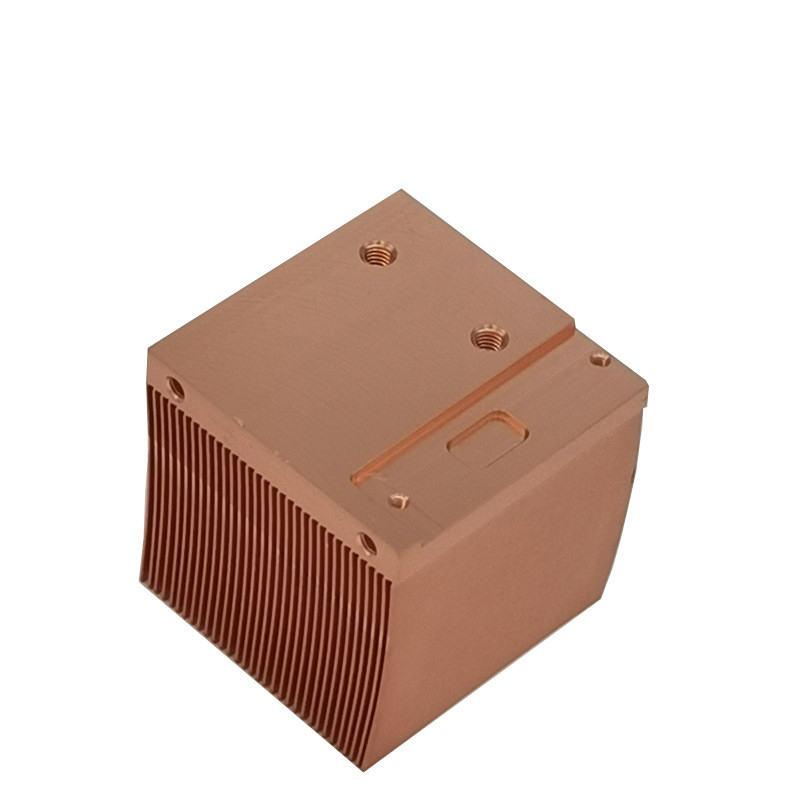

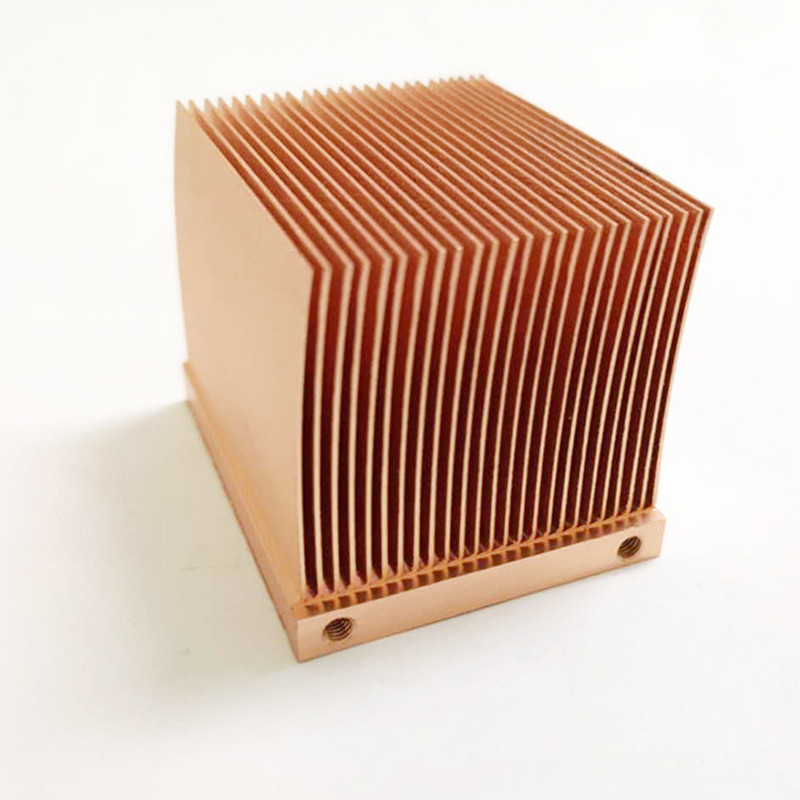

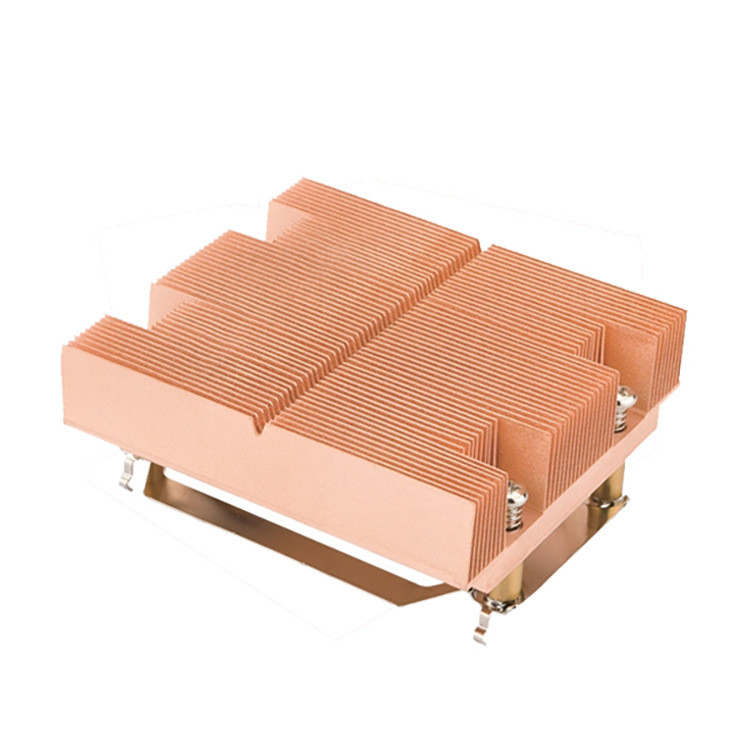

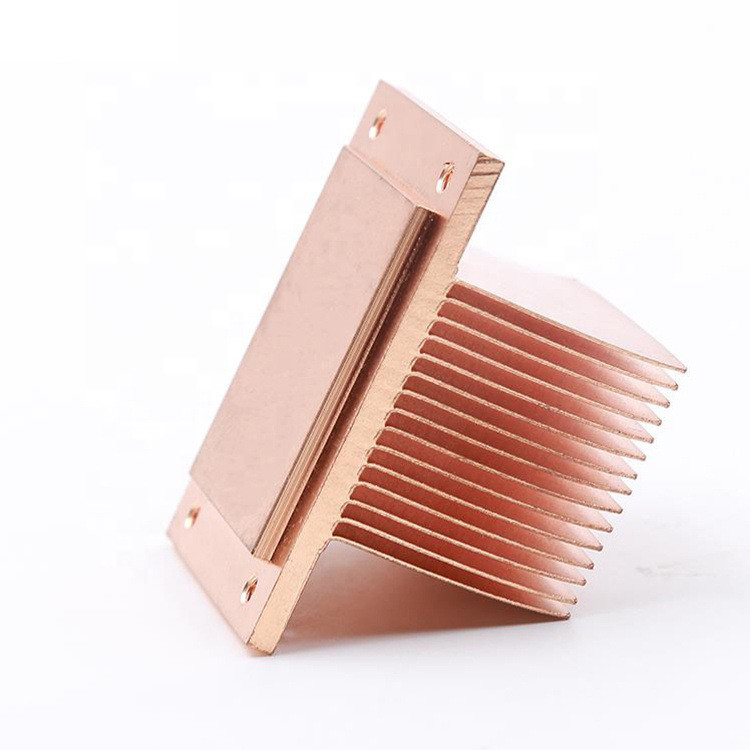

स्किव्ड फिन, जिसे स्किविंग तकनीक के रूप में भी जाना जाता है, केवल एल्यूमीनियम या तांबे का एक पूरा टुकड़ा लेता है और विशेष स्किव्ड मशीन का उपयोग मानक रिक्ति और एक निश्चित मोटाई और ऊंचाई के साथ पंखों को काटने के लिए करता है।उच्च परिशुद्धता काटने की तकनीक का उपयोग करने के कारण, अन्य प्रसंस्करण प्रौद्योगिकी के सापेक्ष बनाने का एकीकरण, कच्चे माल की समान मात्रा को अधिक गर्मी लंपटता क्षेत्र में काटा जा सकता है, गर्मी हस्तांतरण प्रदर्शन अधिक स्थिर है, उसी स्थिति में, ठंडा प्रदर्शन पारंपरिक बंधुआ फिन या सोल्डरिंग हीट सिंक की दक्षता के 1.5 ~ 2 गुना से अधिक है, इस प्रकार गर्मी अपव्यय दक्षता में काफी सुधार होता है और हीटिंग घटकों के सेवा जीवन का विस्तार होता है।
| कच्चा माल | कॉपर/एल्यूमीनियम |
| कस्टम सेवा | हाँ, OEM/ODM सेवा |
| गुणवत्ता प्रणाली | आईएसओ9001:2015 |
| प्रसंस्करण प्रौद्योगिकी | सीएनसी गियर / लकड़ी मशीनिंग / सीएनसी / रिवेटिंग |
| सतह का उपचार | क्रियाशीलता छोड़ना |
| पैकिंग का तरीका | ब्लिस्टर पैकेजिंग या विशेष पैकिंग जो आप चाहेंगे |
| आवेदन परिदृश्य | इलेक्ट्रॉनिक उपकरण हीट सिंक |
| Moq अनुरोध | 100/500/1000 |
उच्च पहलू अनुपात, सीधे फिन हीट सिंक जो कॉम्पैक्ट पीसीबी वातावरण के लिए आदर्श हैं
एक्सट्रूडेड एल्युमीनियम से निर्मित, जो आधार से पंख तक थर्मल प्रतिरोध को कम करता है, वजन कम करता है और लागत कम रखता है
उच्च प्रदर्शन अन्य एक्सट्रूडेड हीट सिंक की तुलना में कम लागत पर विश्वसनीय उत्पाद जीवन सुनिश्चित करने में मदद करता है
इंटरफ़ेस सामग्री के बिना या कस्टम विकल्प के रूप में सबसे आम दबाव संवेदनशील थर्मल टेप के साथ मानक आता है
एल्युमिनियम हीटसिंक बनावट में हल्का होता है, लेकिन इसकी ताकत अपेक्षाकृत अधिक होती है।यह उच्च गुणवत्ता वाले स्टील के करीब या उससे अधिक है।इसमें उत्कृष्ट तापीय चालकता और संक्षारण प्रतिरोध, अच्छा गर्मी लंपटता प्रदर्शन और अच्छा ऊर्जा-बचत प्रभाव है।
एल्युमिनियम हीटसिंक के सतह-ऑक्सीकरण के बाद, हीटसिंक की सतह पर एक ऑक्साइड फिल्म बनती है।यह फिल्म कठिन और घनी है, बल्क सामग्री के आगे क्षरण को रोकती है, संक्षारण प्रतिरोध को बढ़ाती है, पहनने के प्रतिरोध और एल्यूमीनियम सामग्री की उपस्थिति को बढ़ाती है।सौंदर्यशास्त्र।
एल्यूमीनियम हीट सिंक के अनुप्रयोग क्षेत्र हैं
बिजली, इलेक्ट्रॉनिक्स, संचार, मशीनरी, ऑटोमोबाइल, सौर फोटोवोल्टिक बिजली उत्पादन, पवन ऊर्जा, निर्माण मशीनरी, एयर कंप्रेशर्स, रेलवे लोकोमोटिव, घरेलू उपकरण और अन्य उद्योग।
आरएफक्यू
हीट सिंक के लिए कौन सा फिन शेप सबसे अच्छा है?
सामान्य तौर पर, एक वेवी फिन हीट सिंक को पंखों द्वारा बनाए गए सतह क्षेत्र में वृद्धि के कारण प्राकृतिक और मजबूर संवहन के तहत बेहतर प्रदर्शन करना चाहिए।यह सुविधा आसानी से एक डाई के साथ निर्मित की जा सकती है।सतह क्षेत्र को बढ़ाने के लिए "लहराती" को समायोजित किया जा सकता है जिसके परिणामस्वरूप थर्मल प्रदर्शन पर सकारात्मक प्रभाव पड़ता है।
क्या कॉपर एक अच्छा हीट सिंक बनाता है?
कॉपर हीटसिंक को कभी-कभी हीटसिंक के रूप में उपयोग किया जाता है क्योंकि यह ऊष्मा का एक अच्छा संवाहक होता है।यह देखा जा सकता है कि यदि आप तांबे के टुकड़े के एक सिरे को गर्म करते हैं, तो दूसरा सिरा जल्दी से उसी तापमान पर पहुंच जाएगा।तांबे का उपयोग कई ताप अनुप्रयोगों में किया जाता है क्योंकि यह संक्षारित नहीं होता है और इसका गलनांक उच्च होता है।
हीट सिंक के लिए आप किस ग्रेड के तांबे का उपयोग करते हैं?
कॉपर हीट सिंक
लगभग 400 W/mK की तापीय चालकता के साथ, तांबे का उपयोग तब किया जाता है जब हीट सिंक को प्रदर्शन को बढ़ावा देने की आवश्यकता होती है।तांबे की प्लेट के लिए विशिष्ट मिश्र धातु CDA110 (391 w/mK) है।दोष यह है कि तांबा 3 गुना भारी है और इसके एल्यूमीनियम समकक्ष की लागत का दोगुना है।एल्युमीनियम की तुलना में यह काम करने में थोड़ा धीमा भी है।
सबसे प्रभावी हीट सिंक क्या है?
कॉपर हीट सिंक के लिए चुनने के लिए सबसे अच्छी सामग्रियों में से एक है क्योंकि इसमें उच्च तापीय चालकता होती है।लेकिन इसकी कम लागत और अपेक्षाकृत उच्च तापीय चालकता के कारण एल्यूमीनियम का सबसे अधिक उपयोग किया जाता है
हीट सिंक का नुकसान क्या है?
मुख्य दोष यह है कि निर्माण प्रक्रिया स्टैम्प्ड, एक्सट्रूडेड, या फोल्डेड फिन हीट सिंक के पैमाने पर स्वचालित नहीं होती है, जिसके परिणामस्वरूप बंधुआ फिन के लिए उच्च लागत होती है।फोल्डेड फिन हीट सिंक सबसे अच्छे होते हैं जब डक्ट वाली हवा होती है, यानी हवा का प्रवाह किसी तरह के डक्ट के माध्यम से सीधे हीट सिंक पर निर्देशित होता है।
