| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Customized |
| प्रमाणन: | Rosh |
| मॉडल संख्या: | हीट सिंक-F0029 |
| न्यूनतम आदेश मात्रा: | बातचीत के जरिए |
| पैकेजिंग विवरण: | ब्लिस्टर पैकेजिंग |
| प्रसव के समय: | 20-30 दिन |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | प्रति माह 30000 पीसी |
| मूल्य: | EXW/FOB/CIF/DDP | कच्चा माल: | AL1060/1070 |
|---|---|---|---|
| सतह का उपचार: | anodizing काला या रिवाज | आवेदन पत्र: | एलईडी स्पॉट लाइट हीट सिंक |
| प्रसंस्करण सेवा: | जाली / काटना, सीएनसी, एनोडाइजिंग | डिलीवरी का समय: | 20-30 दिन |
| कीवर्ड: | गोल ठंडा जालीदार हीट सिंक | dimesion: | 110 * 70 मिमी |
| हाई लाइट: | स्पॉट लाइट कोल्ड फोर्ज्ड हीट सिंक,ODM 20W कोल्ड फोर्ज्ड हीट सिंक,ब्लैक कोल्ड फोर्ज्ड एल्युमिनियम हीट सिंक |
||

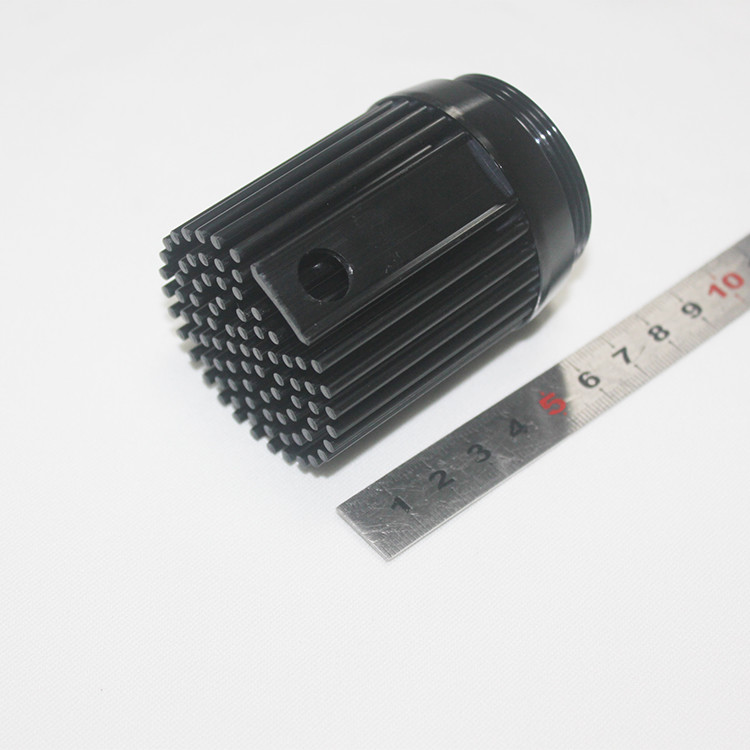

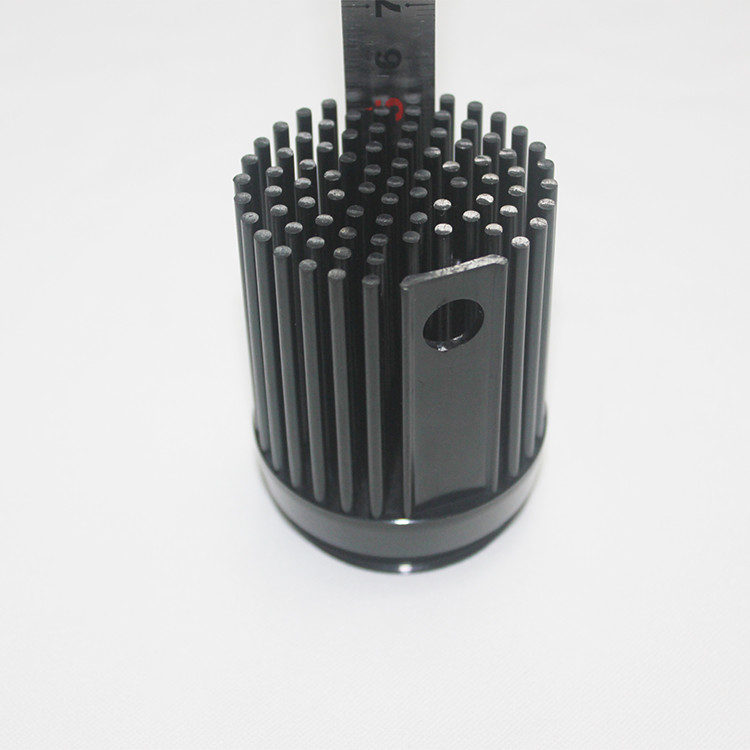

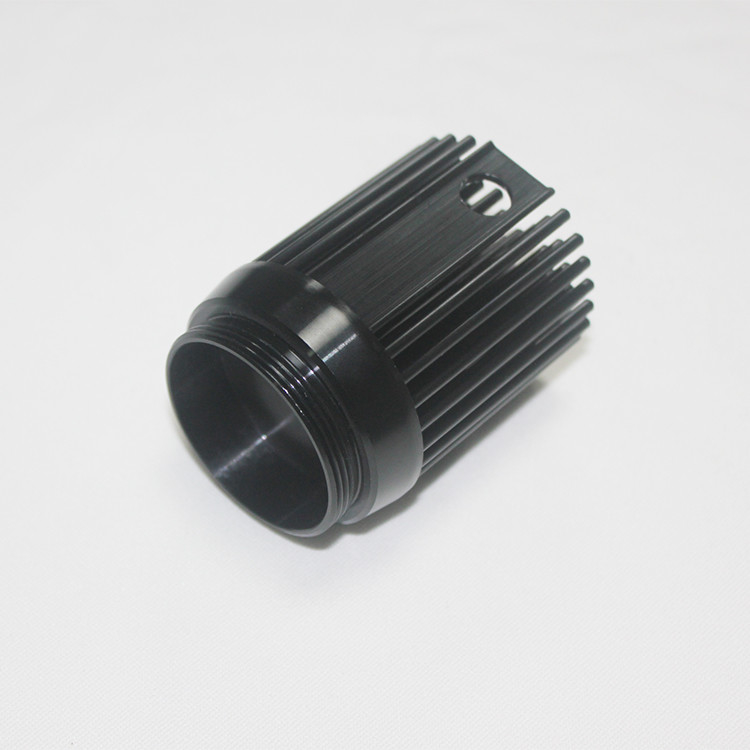

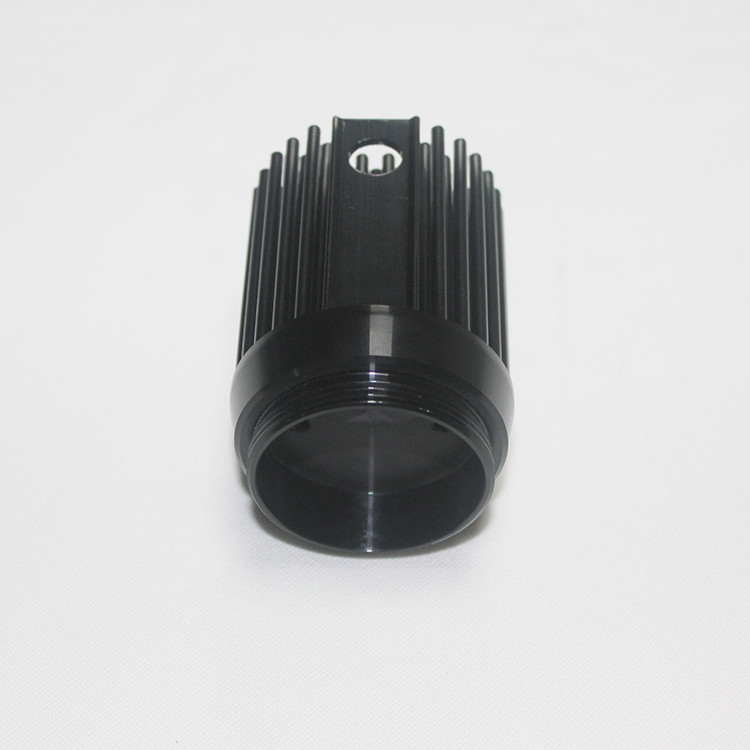

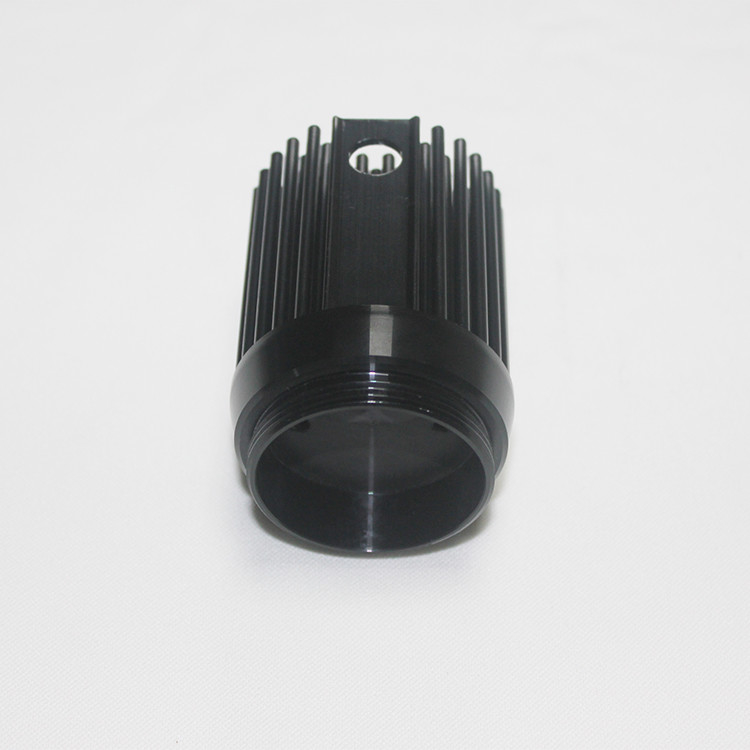

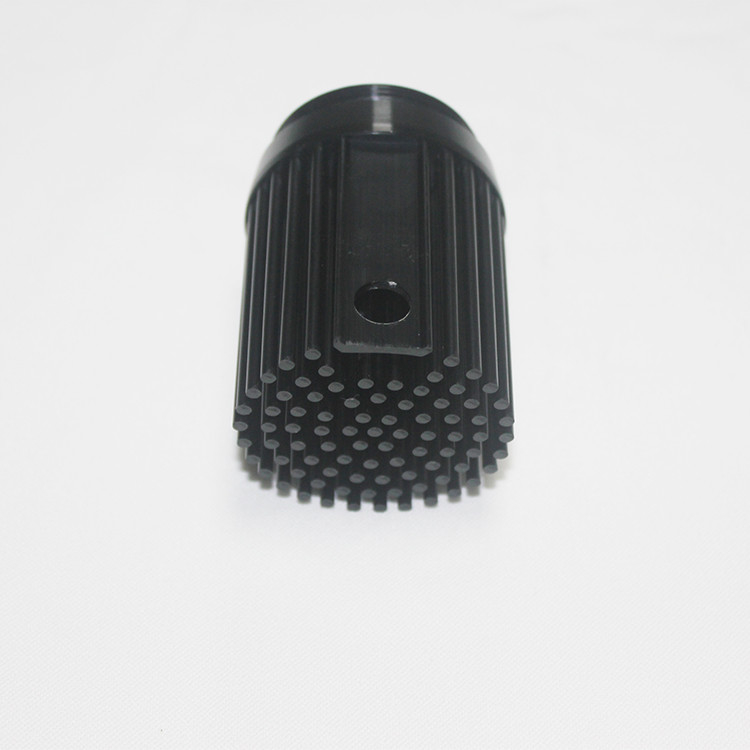

एलईडी स्पॉट लाइट के लिए 20W कोल्ड फोर्ज्ड हीट सिंक एनोडाइजिंग ब्लैक कलर के साथ हीट सिंक
शीत जाली हाट सिंक की विशिष्टता
| कच्चा माल | AL1070/1060 |
| कस्टम सेवा | हाँ, OEM/ODM सेवा |
| गुणवत्ता प्रणाली | आईएसओ9001:2015 |
| प्रसंस्करण प्रौद्योगिकी | जाली/काटने/लेजर/सीएनसी/Anodizing |
| सतह का उपचार | Anodizing काला |
| पैकिंग का तरीका | ब्लिस्टर पैकेजिंग या विशेष पैकिंग जो आप चाहेंगे |
| आवेदन परिदृश्य | इलेक्ट्रॉनिक उपकरण हीट सिंक |
| Moq अनुरोध | 100/500/1000 |
विवरण
यह ठंडा जाली गर्मी सिंक प्रसंस्करण के लिए एल्यूमीनियम 1070 सामग्री पर आधारित है, सबसे पहले, हम कच्चे माल के आयाम की जांच करते हैं कि ठीक है या नहीं, दूसरा यह है कि ड्राइंग के अनुसार, हाइड्रोलिक प्रेस मशीन का उपयोग रफकास्ट करने के लिए करें, तीसरा वह है ड्राइंग के अनुसार, आउटलाइन आयाम को काटने के लिए लकड़ी की मशीन का उपयोग करें, आगे यह है कि सटीक आयाम करने के लिए सीएनसी का उपयोग करें, पांचवां एनोडाइजिंग स्पष्ट है, अंतिम चरण रिवेटिंग है, और फिर निरीक्षण / पैकिंग।प्रसंस्करण में पहले निरीक्षण और गश्त निरीक्षण किया जाता है।
टिप्पणी
ठंडा जालीदार हीट सिंक
इस प्रक्रिया का एक अतिरिक्त लाभ यह है कि फोर्जिंग डाई के केवल एक सेट का उपयोग करके एक ही डिजाइन के जाली हीटसिंक को विभिन्न ऊंचाइयों के साथ निर्मित किया जा सकता है।उच्च अभिमुखता अनुपात, या सघन पंखों के साथ काम करते समय एक फोर्ज्ड हीटसिंक में फिन्स/पिन्स और बेस के बीच कोई थर्मल इंटरफ़ेस नहीं होता है जो स्टैम्प्ड-फिन या बॉन्डेड-फिन हीट सिंक की तुलना में बेहतर प्रदर्शन प्रदान करेगा।फोर्जिंग के दौरान आधार में तांबे के आवेषण को एम्बेड करके एल्यूमीनियम हीट सिंक में गर्मी वितरण में और सुधार किया जा सकता है।चूंकि यह प्रक्रिया काफी महंगी है, छोटी मात्रा के लिए स्क्वायर पिन बनाने के लिए क्रॉस कट के साथ एक्सट्रूज़न की खोज करना उचित हो सकता है।बड़ी मात्रा के लिए डाई कास्ट एक अच्छा विकल्प है।
फोडर ने उच्च शक्ति वाले कोल्ड फोर्ज्ड हीट सिंक के लिए निर्माण तकनीकों में अनुभव प्राप्त किया है।हमने डाई-कास्टिंग माइक्रो-चैनलों की कम तापीय चालकता और मशीनिंग माइक्रो-चैनलों के लिए उच्च लागत जैसी समस्याओं का समाधान किया है।हमने पहले ही उच्च वोल्टेज इनवर्टर, पवन ऊर्जा कन्वर्टर्स और इलेक्ट्रिक मोटर नियंत्रकों सहित कूलिंग समाधानों के लिए कोल्ड फोर्जिंग हीटसिंक लागू कर दिया है।
1. निर्माण प्रक्रिया: शीत फोर्जिंग प्रक्रिया
2. सामग्री: AL1070
3. भूतल उपचार: साफ़ / काला / लाल / सोना एनोडाइजिंग
4. उत्पाद का प्रकार: अनुकूलित डिजाइन
5. पैकिंग: फूस के साथ मानक दफ़्ती बॉक्स निर्यात करें।
6. आवेदन: उद्योग/चिकित्सा/माप/घर
आपकी कोई पूछताछ है, कृपया हमसे संपर्क करें।
कोल्ड फोर्जिंग नामक इस प्रक्रिया के एक संशोधन का उपयोग करके एक फोर्ज्ड हीटसिंक का निर्माण किया जाता है।कोल्ड फोर्जिंग यह सुनिश्चित करने के लिए उच्च दबाव और कम तापमान का उपयोग करता है कि सामग्री में कोई हवा के बुलबुले, या अन्य अशुद्धियाँ नहीं फंसती हैं।यह हीटसिंक के थर्मल गुणों में सुधार करता है और सामग्री के घनत्व को बढ़ाता है।
शीत फोर्जिंग सामग्री को वांछित आकार में आकार देने के लिए विस्थापन प्रक्रिया का उपयोग करती है।कंप्रेसिव बल धातु को एक पंच के बीच निचोड़ता है और कमरे के तापमान पर तब तक मरता है जब तक कि सामग्री डाई की आकृति के अनुरूप न हो जाए।कोल्ड फोर्जिंग तकनीकों में रोलिंग, प्रेसिंग, ड्रॉइंग, स्पिनिंग, हेडिंग और एक्सट्रूज़न शामिल हैं
ठंडे जाली वाले हीट सिंक का व्यापक रूप से एलईडी लैंप की गर्मी अपव्यय में उपयोग किया जाता है और इसके निम्नलिखित फायदे हैं:
(1) कोल्ड फोर्जिंग डाई की कीमत अधिक नहीं है, जो लागत को प्रभावी ढंग से नियंत्रित कर सकती है;
(2) उच्च उत्पादन क्षमता, बड़े पैमाने पर उत्पादन के लिए उपयुक्त;
(3) मोल्ड उत्पादन चक्र अपेक्षाकृत छोटा होता है, आमतौर पर 10 से 15 दिन;
(4) एक बार की ढलाई, ठंडे फोर्जिंग हीटसिंक का ऊष्मा अपव्यय प्रदर्शन सामग्री के ताप अपव्यय प्रदर्शन के अनुरूप होता है, और प्रसंस्करण के बाद की प्रक्रियाएँ कुछ और सरल होती हैं।
(5) कोल्ड फोर्जिंग के प्रमुख लाभ करीब आयामी सहनशीलता, अच्छी सतह खत्म गुणवत्ता, और गर्मी उपचार की आवश्यकता के बिना सख्त काम करके आवश्यक शक्ति प्राप्त करने के लिए कम लागत वाली सामग्री का उपयोग है।
हीट सिंक के सतह क्षेत्र में वृद्धि से कम तापीय प्रतिरोध और बेहतर घटक शीतलन प्राप्त होगा, लेकिन केवल तभी जब सीमा परत नहीं बनती है और पंखों की निकटता हवा के प्रवाह को प्रतिबंधित नहीं करती है।
एक्सट्रूडेड भाग को डिजाइन करते समय, पंखों को टेप किया जाना चाहिए ताकि एल्यूमीनियम मिश्र धातु उपकरण को बिना तोड़े गुजर सके।डाई सेट की ताकत और एक्सट्रूज़न के आकार द्वारा सीमित एक्सट्रूज़न में पंखों की संख्या।इन प्रतिबंधों का सतह क्षेत्र पर प्रभाव पड़ेगा।
जाली पंखों को उपकरण से निष्कर्षण के लिए कम टेपर की आवश्यकता होती है, जिससे दिए गए ताप सिंक आकार के प्रति अधिक पंखों की अनुमति मिलती है।यदि आवश्यक हो तो अण्डाकार आकार में हीट सिंक फिन भी बनाया जा सकता है।
फोडोरचीन में अग्रणी हीट सिंक निर्माता है, हीट सिंक और कोल्ड प्लेट प्रदान करता है औरकस्टमाइज्ड कोल्ड फोर्जिंग हीट सिंक और अन्य हीट सिंक की पेशकश करें, उदाहरण के लिए, एल्युमिनियम प्रोफाइल हीट सिंक, स्किव्ड हीट सिंक, डाई कास्टिंग हीट सिंक, कोल्ड प्लेट, अगर आपको किसी हीट सिंक की जरूरत है, तो कृपया फोडर से संपर्क करें।
