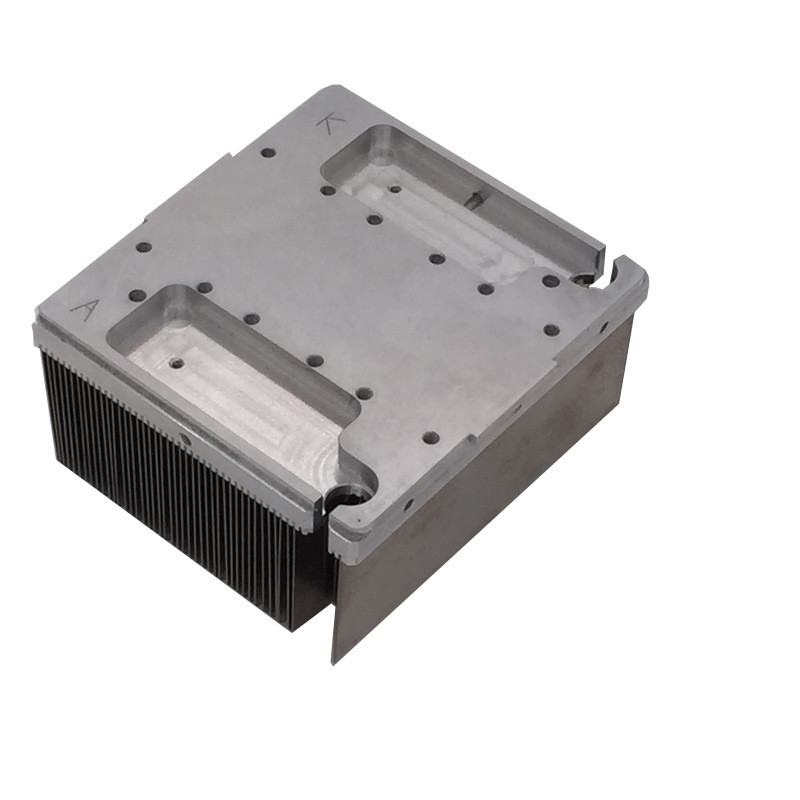

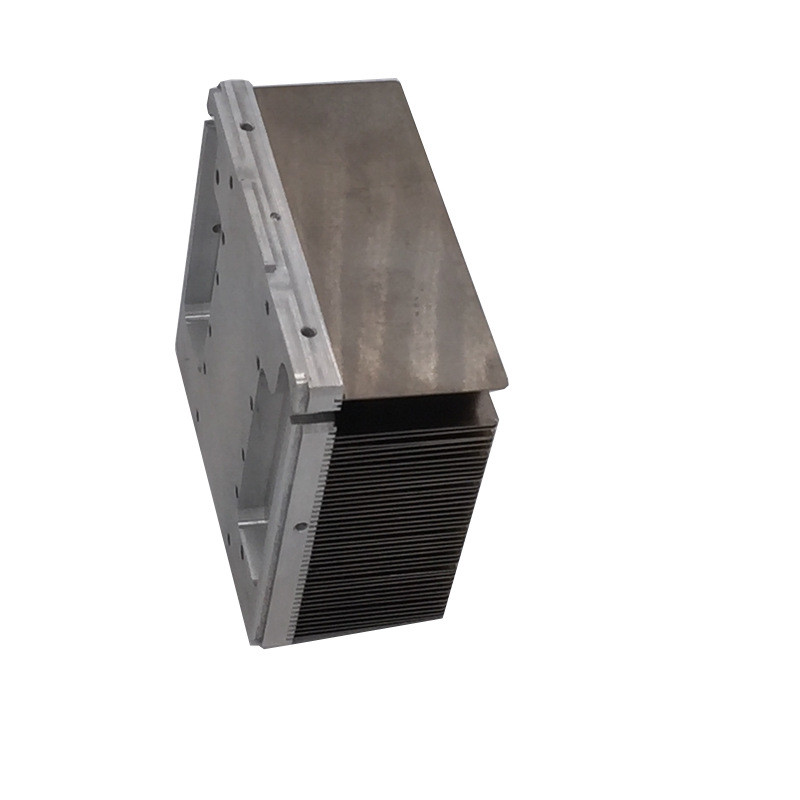

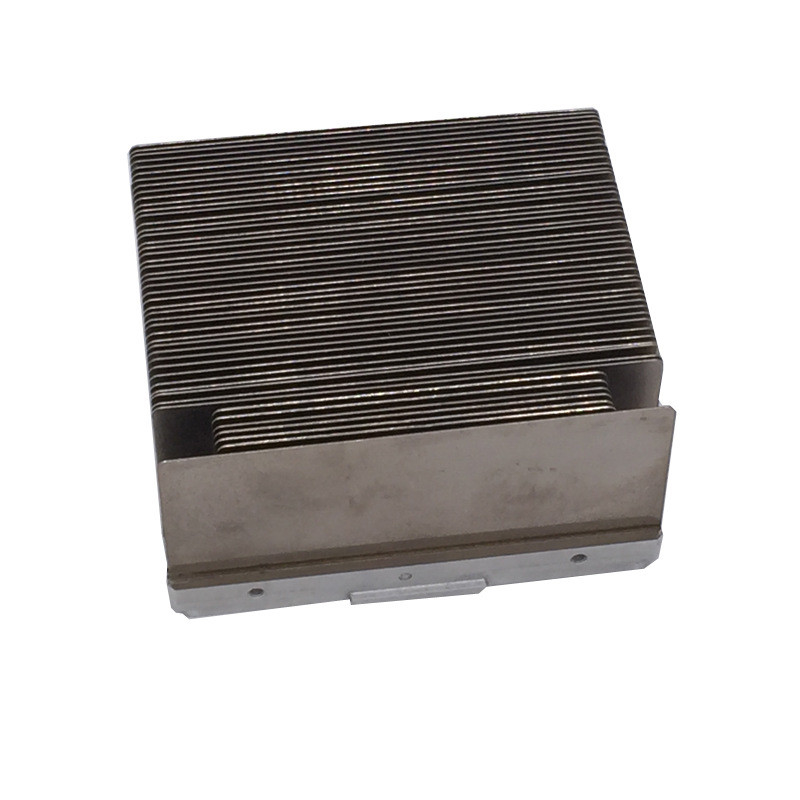

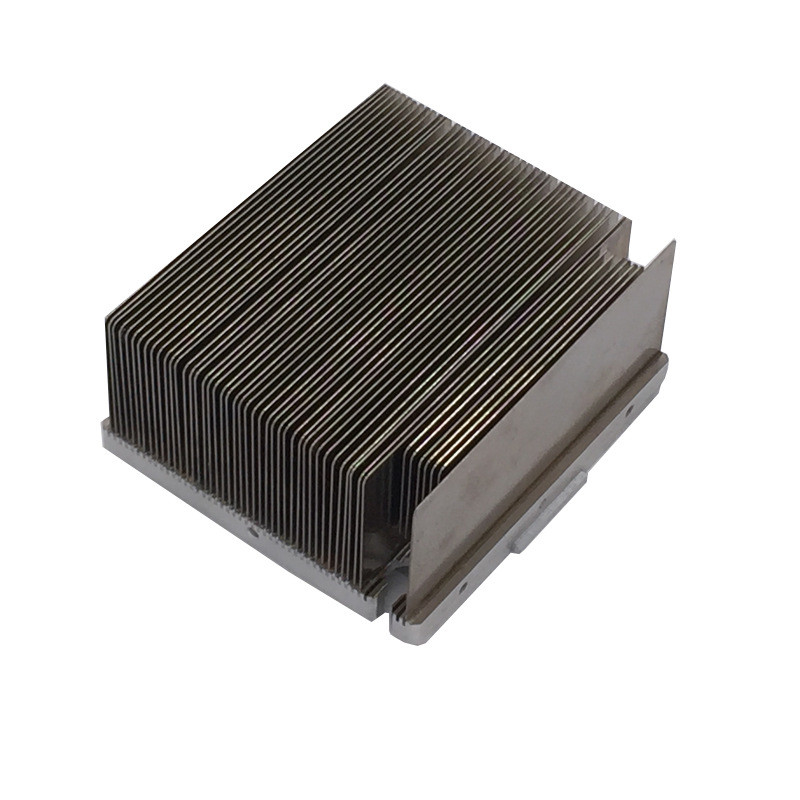

एल्यूमिनियम 1060 स्किव्ड हीट सिंक का अनुकूलित सेवा गुणवत्ता विवरण

कॉपर स्किव्ड फिन हीट सिंक का विवरण

स्किव्ड एल्युमीनियम हीट सिंक उन अनुप्रयोगों में अधिकतम गर्मी अपव्यय प्रदान करते हैं जिनमें उच्च वायु प्रवाह और छोटी जगह होती है।एल्यूमीनियम की तापीय चालकता (~ 226 W/mK) सभी वाणिज्यिक धातुओं में सबसे अधिक है, और स्किविंग तकनीक हीट सिंक को बहुत पतले पंख, उच्च पहलू अनुपात और उच्च फिन घनत्व की अनुमति देती है।चूंकि पंख आधार का एक अभिन्न अंग हैं, स्किव्ड एल्यूमीनियम हीट सिंक फिन और बेस के बीच सर्वोत्तम संभव तापीय चालकता प्रदान करते हैं।जब विशिष्ट अनुप्रयोगों के लिए अनुकूलित किया जाता है, तो स्किव्ड एल्युमीनियम हीट सिंक छोटे स्थान के भीतर किसी भी अन्य थर्मल समाधान पर उत्कृष्ट प्रदर्शन प्रदान करते हैं।कुछ अनुप्रयोगों में, स्कीविंग तकनीक भी उच्च तापीय मांगों को पूरा करने वाले हीट सिंक के उत्पादन का सबसे अधिक लागत प्रभावी और विश्वसनीय तरीका है।

स्किव्ड हीट सिंक की विशिष्टता

डिजाइन दिशानिर्देश

1. सामग्री: कॉपर (सी11000) या एल्युमिनियम (6063/1060)
2. अधिकतम चौड़ाई: असीमित
3. अधिकतम पंख लंबाई: 500 मिमी (20″)
4. अधिकतम फिन ऊंचाई: 100 मिमी (4 ")
5. अनुशंसित फिन ऊंचाई: <50 मिमी (2 ")
6. एल्यूमीनियम पंखों के लिए अनुशंसित मोटाई: 0.2-1.2 मिमी (0.008-0.047")
7. तांबे के पंखों के लिए अनुशंसित मोटाई: 0.1-0.6 मिमी (0.004-0.024")
8. न्यूनतम फिन रिक्ति (अंतर): 0.1 मिमी (0.004")
9. अधिकतम फिन रिक्ति (अंतर): 8.0 मिमी (0.31")

स्किव्ड हीटसिंक का निर्माण कैसे किया जाता है?

एक स्कीव्ड हीटसिंक एक स्कीविंग मशीन का उपयोग करके निर्मित होता है जो पतली स्लाइस में सामग्री को काटने के लिए ब्लेड का उपयोग करता है, और फिर स्किव्ड फिन को ऊपर धकेलता है।हीटसिंक एप्लिकेशन के लिए, अल्ट्रा थिन फिन्स का निर्माण संभव है, और हमने .008 जितना पतला फिन तैयार किया है।प्रक्रिया उच्च पहलू अनुपात की अनुमति देती है जो अधिकतम गर्मी अपव्यय के लिए अधिक सतह क्षेत्र प्रदान करती है।हम आमतौर पर इस प्रक्रिया का उपयोग कॉपर स्किव्ड हीट सिंक के लिए करते हैं, हालांकि एल्युमिनियम स्काइविंग संभव है।चूंकि इसे स्थापित करना बहुत आसान है, आमतौर पर न्यूनतम सेटअप शुल्क होते हैं जो नए डिजाइनों के तेजी से प्रोटोटाइप की अनुमति देते हैं।स्कीविंग प्रक्रिया पूरी होने के बाद अतिरिक्त सुविधाओं को मशीन करना संभव है, लेकिन हीटसिंक पर तनाव से बचने के लिए एक अनुभव की आवश्यकता होती है।

स्किव्ड हीटसिंक की पहचान कैसे करें

स्किव्ड हीटसिंक की पहचान करना काफी आसान है क्योंकि हीटसिंक में एक कर्व होता है जहां ब्लेड हीटसिंक के आधार पर अपना कट पूरा करता है जैसा कि चित्र में दिखाया गया है।इसके अलावा, पंख पूरी तरह से लंबवत नहीं हैं, और थोड़ा वक्र हैं।यह अधिक स्पष्ट होता है जब पंख लम्बे हो जाते हैं।प्लेट फिन की विशिष्ट चौड़ाई 200 मिमी है, लेकिन सामग्री के ब्लॉक को घुमाकर और विपरीत दिशा में होने वाले पंखों की वक्रता के साथ दूसरा पास चलाकर 400 मिमी तक चौड़े हीट सिंक का निर्माण संभव है।चूंकि स्किव्ड हीटसिंक सामग्री के एक लंबे ब्लॉक से निर्मित होता है, केवल ब्लॉक की लंबाई ही हीटसिंक की लंबाई की कोई वास्तविक सीमा नहीं होती है।सामग्री के ब्लॉक को मशीनिंग करके विभिन्न ऊंचाइयों को प्राप्त किया जा सकता है।अपशिष्ट को कम करने के लिए किसी भी अतिरिक्त सामग्री को पुनर्नवीनीकरण किया जाता है।एल्युमिनियम स्किव्ड हीटसिंक के लिए विशिष्ट फिनिश एनोडाइजेशन, या निकेल प्लेटेड हैं।कॉपर स्किव्ड हीटसिंक के लिए विशिष्ट रूप से एंटी-ऑक्सीडेंट, या निकेल प्लेटेड हैं।

स्काइविंग प्रक्रिया

एक तेज और सटीक नियंत्रित ब्लेड उपकरण का उपयोग करके, ठोस तांबे या एल्यूमीनियम की एक पट्टी से पंखों को छीलकर स्किव्ड हीट सिंक का निर्माण किया जाता है।उपकरण सामग्री की एक छोटी मोटाई को शेव करता है, इसे ऊपर उठाता है और फिन बनाने के लिए इसे लंबवत रूप से मोड़ता है।अंतिम हीट सिंक को सामान्य निर्माण तकनीकों, जैसे कि सीएनसी मशीनिंग का उपयोग करके बनाया जा सकता है।स्किव्ड हीट सिंक के लिए न्यूनतम टूलींग लागत की आवश्यकता होती है, जो इसे एक लागत प्रभावी समाधान बनाती है।प्रदर्शन को और बेहतर बनाने के लिए स्किव्ड हीट सिंक को एम्बेडेड हीट पाइप के साथ भी अनुकूलित किया जा सकता है।

एल्यूमिनियम हीट सिंक का आवेदन

स्किव्ड कॉपर हीट सिंक सीमित स्थान और उच्च स्तर के वेंटिलेशन वाले अनुप्रयोगों में अधिकतम गर्मी अपव्यय प्रदान करते हैं।कम टूलींग लागत और अनुकूलित फिन सतह क्षेत्र पर विचार करते समय वे एक लागत प्रभावी समाधान हैं।

स्किव्ड फिन हीट सिंक आमतौर पर निम्नलिखित अनुप्रयोगों में पाए जाते हैं:

1. कंप्यूटर और इलेक्ट्रॉनिक घटक
2. दूरसंचार उपकरण
3. औद्योगिक उपकरण और घटक
4. प्रकाश लैंप और घरेलू उपकरण उद्योग
5. मोटर वाहन घटक

उच्च प्रदर्शन शीतलन के लिए पूर्ण, एक-टुकड़ा तांबे के समाधान के लिए अनुमति देने वाले स्किव्ड हीट सिंक का निर्माण एल्यूमीनियम या तांबे से किया जा सकता है।फोडर के मानक कॉपर स्किव्ड फिन हीट सिंक विश्वसनीय माउंटिंग और आसान असेंबली के लिए शरलॉक पिन अटैचमेंट के साथ उपलब्ध हैं।

तेजी से थर्मल मॉडलिंग और कई हीट सिंक निर्माणों की तुलना के लिए कृपया हमसे संपर्क करने का प्रयास करें, हम मुफ्त डिजाइन की पेशकश कर सकते हैं।
