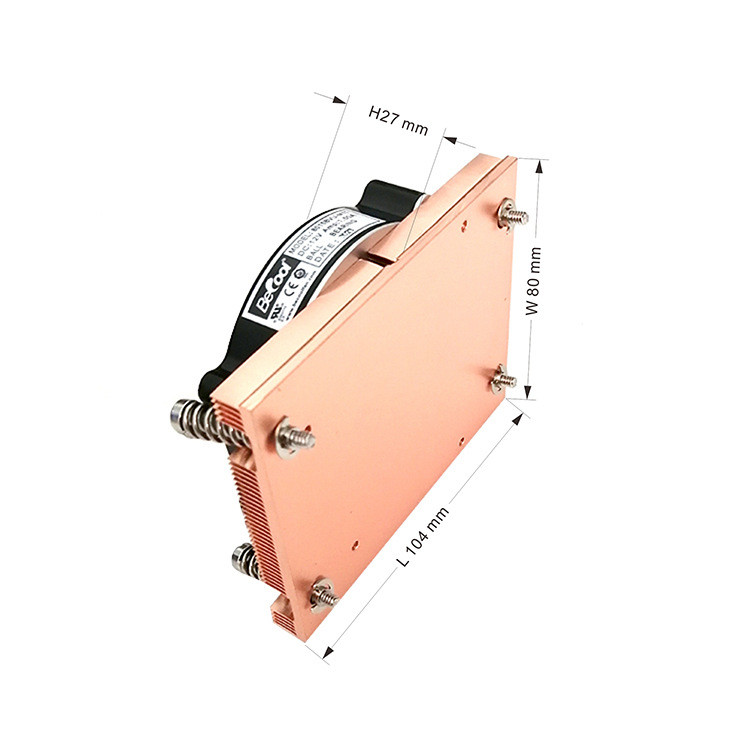

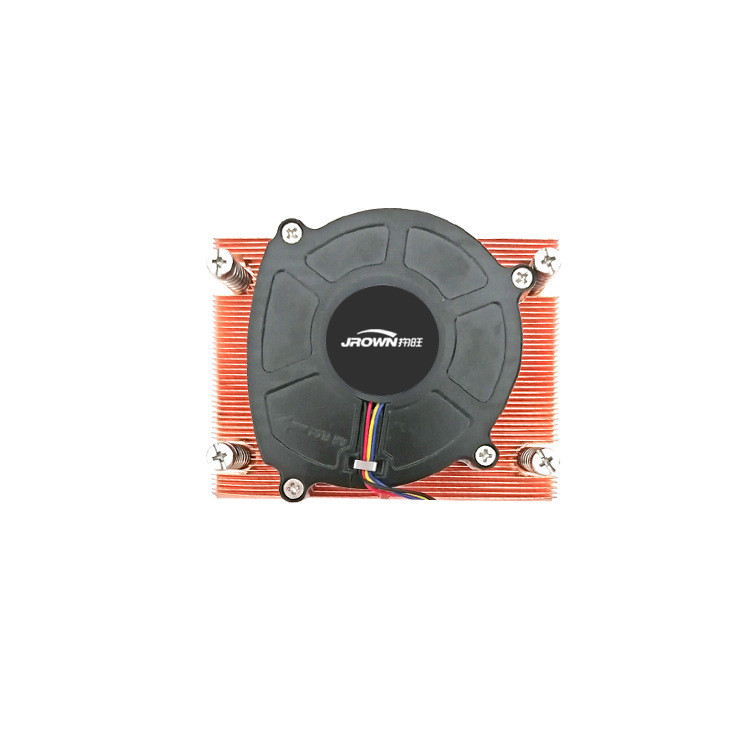

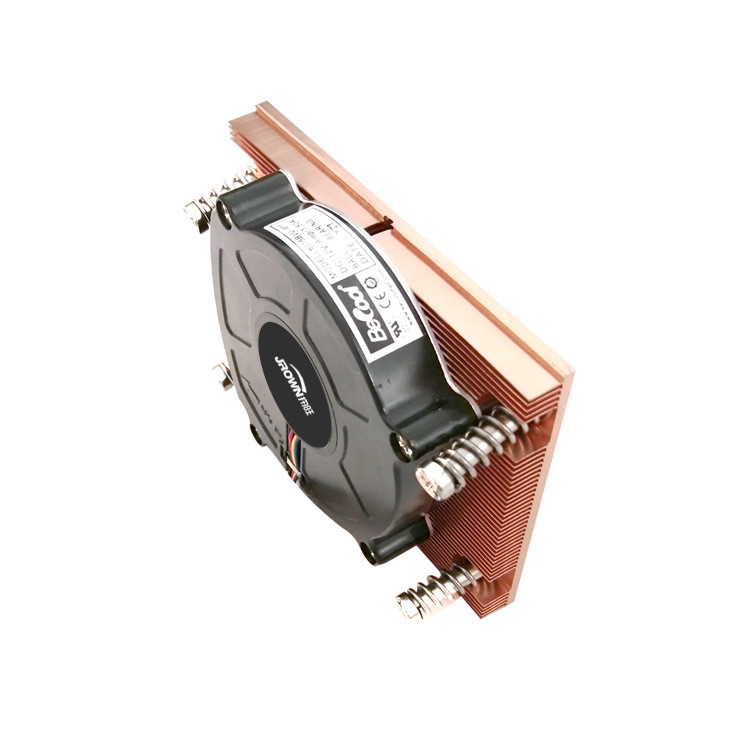

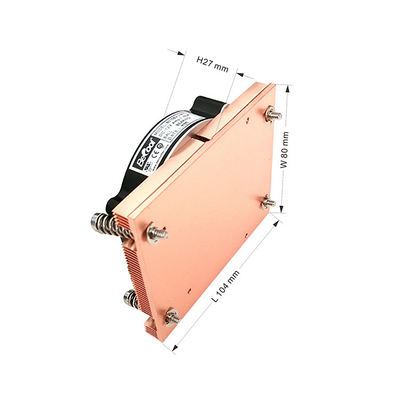

कूलिंग फैन के साथ कॉपर 1100 स्किव्ड फिन हीट सिंक की सेवा गुणवत्ता विवरण

कॉपर स्किव्ड फिन हीट सिंक का विवरण

स्किव्ड फिन हीट सिंक अत्यधिक अनुकूलित कूलिंग की पेशकश करते हैं क्योंकि वे एक्सट्रूज़न पद्धतियों का उपयोग करके विनिर्माण योग्य की तुलना में उच्च फिन घनत्व की अनुमति देते हैं, लेकिन इसमें एक इंटरफ़ेस संयुक्त नहीं होता है जो बंधुआ या ब्रेज़्ड फिन हीट सिंक जैसे गर्मी प्रवाह को प्रतिबंधित करता है।बंधुआ या ब्रेज़्ड हीट सिंक के विपरीत, स्किव्ड फिन हीट सिंक सामग्री के एक टुकड़े से निर्मित होते हैं और कम थर्मल प्रतिरोध प्रदान करते हैं क्योंकि बेस और फिन के बीच कोई जोड़ नहीं होता है।ये हीट सिंक बेस के शीर्ष को ठीक से स्लाइस करके निर्मित किए जाते हैं, जिसे स्किविंग कहा जाता है, इसे वापस वहीं मोड़कर जहां यह आधार के लंबवत है, और फिन बनाने के लिए नियमित अंतराल पर दोहराते हैं।

स्किव्ड हीट सिंक की विशिष्टता

डिजाइन दिशानिर्देश

1. सामग्री: कॉपर (सी11000) या एल्युमिनियम (6063/1060)
2. अधिकतम चौड़ाई: असीमित
3. अधिकतम पंख लंबाई: 500 मिमी (20″)
4. अधिकतम फिन ऊंचाई: 100 मिमी (4 ")
5. अनुशंसित फिन ऊंचाई: <50 मिमी (2 ")
6. एल्यूमीनियम पंखों के लिए अनुशंसित मोटाई: 0.2-1.2 मिमी (0.008-0.047")
7. तांबे के पंखों के लिए अनुशंसित मोटाई: 0.1-0.6 मिमी (0.004-0.024")
8. न्यूनतम फिन रिक्ति (अंतर): 0.1 मिमी (0.004")
9. अधिकतम फिन रिक्ति (अंतर): 8.0 मिमी (0.31")

एल्यूमिनियम हीट सिंक की सुविधा

स्काइविंग प्रक्रिया इष्टतम थर्मल प्रदर्शन के लिए उच्च फिन घनत्व और पतली फिन गर्मी सिंक ज्यामिति सक्षम करती है।किसी दिए गए वॉल्यूम में अधिक से अधिक फिन सतह क्षेत्र को पैक करके, स्किव्ड फिन हीट सिंक में अन्य सिंगल पीस कंस्ट्रक्शन हीट सिंक जैसे एक्सट्रूडेड एल्युमीनियम हीट सिंक की तुलना में अधिक हीट ट्रांसफर होता है।एक्सट्रूडेड एल्युमीनियम की तुलना में, स्किव्ड फिन हीट सिंक फैब्रिकेशन महंगे टूलींग पर निर्भर नहीं करता है, जो अधिक डिज़ाइन लचीलापन और तेज़ प्रोटोटाइप प्रदान करता है।इसके बजाय, प्रत्येक फिन को उसी उपकरण का उपयोग करके अलग से काटा जाता है जो टूलींग लागत को कम करने की अनुमति देता है।यह Fodor Technology को आपके उत्पाद के लिए स्किव्ड फिन घटकों को पूरी तरह से अनुकूलित करने में सक्षम बनाता है, जिसमें लिक्विड कूलिंग एप्लिकेशन भी शामिल हैं।

स्काइविंग प्रक्रिया

एक तेज और सटीक नियंत्रित ब्लेड उपकरण का उपयोग करके, ठोस तांबे या एल्यूमीनियम की एक पट्टी से पंखों को छीलकर स्किव्ड हीट सिंक का निर्माण किया जाता है।उपकरण सामग्री की एक छोटी मोटाई को शेव करता है, इसे ऊपर उठाता है और फिन बनाने के लिए इसे लंबवत रूप से मोड़ता है।अंतिम हीट सिंक को सामान्य निर्माण तकनीकों, जैसे कि सीएनसी मशीनिंग का उपयोग करके बनाया जा सकता है।स्किव्ड हीट सिंक के लिए न्यूनतम टूलींग लागत की आवश्यकता होती है, जो इसे एक लागत प्रभावी समाधान बनाती है।प्रदर्शन को और बेहतर बनाने के लिए स्किव्ड हीट सिंक को एम्बेडेड हीट पाइप के साथ भी अनुकूलित किया जा सकता है।

एल्यूमिनियम हीट सिंक का आवेदन

स्किव्ड कॉपर हीट सिंक सीमित स्थान और उच्च स्तर के वेंटिलेशन वाले अनुप्रयोगों में अधिकतम गर्मी अपव्यय प्रदान करते हैं।कम टूलींग लागत और अनुकूलित फिन सतह क्षेत्र पर विचार करते समय वे एक लागत प्रभावी समाधान हैं।

स्किव्ड फिन हीट सिंक आमतौर पर निम्नलिखित अनुप्रयोगों में पाए जाते हैं:

1. कंप्यूटर और इलेक्ट्रॉनिक घटक
2. दूरसंचार उपकरण
3. औद्योगिक उपकरण और घटक
4. प्रकाश लैंप और घरेलू उपकरण उद्योग
5. मोटर वाहन घटक

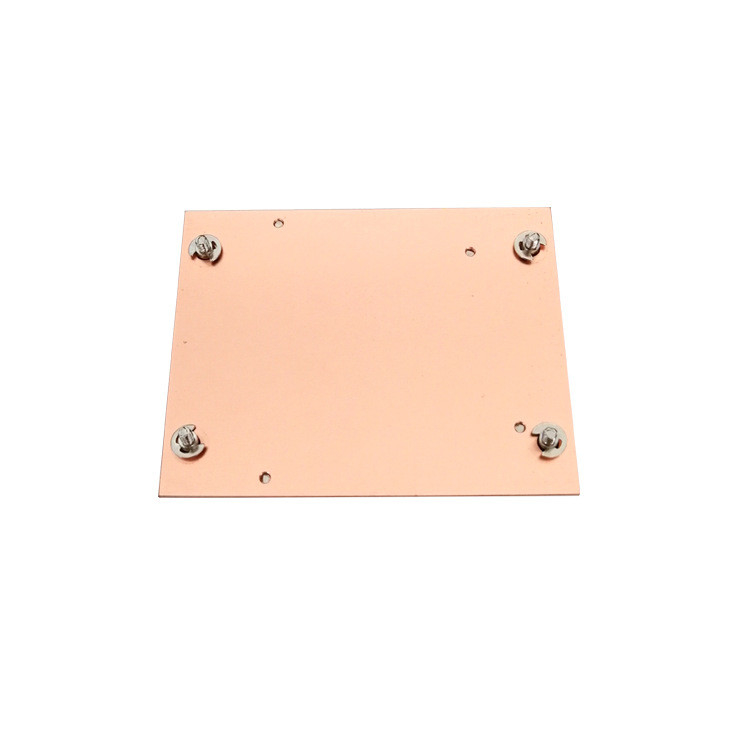

उच्च प्रदर्शन शीतलन के लिए पूर्ण, एक-टुकड़ा तांबे के समाधान के लिए अनुमति देने वाले स्किव्ड हीट सिंक का निर्माण एल्यूमीनियम या तांबे से किया जा सकता है।फोडर के मानक कॉपर स्किव्ड फिन हीट सिंक विश्वसनीय माउंटिंग और आसान असेंबली के लिए शरलॉक पिन अटैचमेंट के साथ उपलब्ध हैं।

तेजी से थर्मल मॉडलिंग और कई हीट सिंक निर्माणों की तुलना के लिए कृपया हमसे संपर्क करने का प्रयास करें, हम मुफ्त डिजाइन की पेशकश कर सकते हैं।
