आईजीबीटी कूलर के लिए उच्च परिशुद्धता कॉपर हीट सिंक स्काइविंग फिन हीटसिंक एल्यूमिनियम

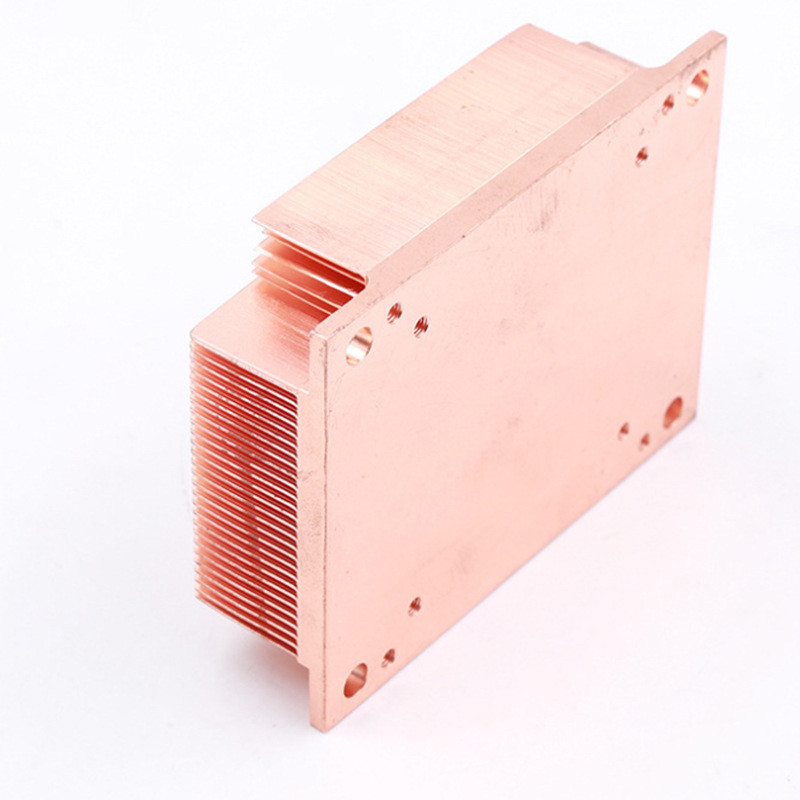

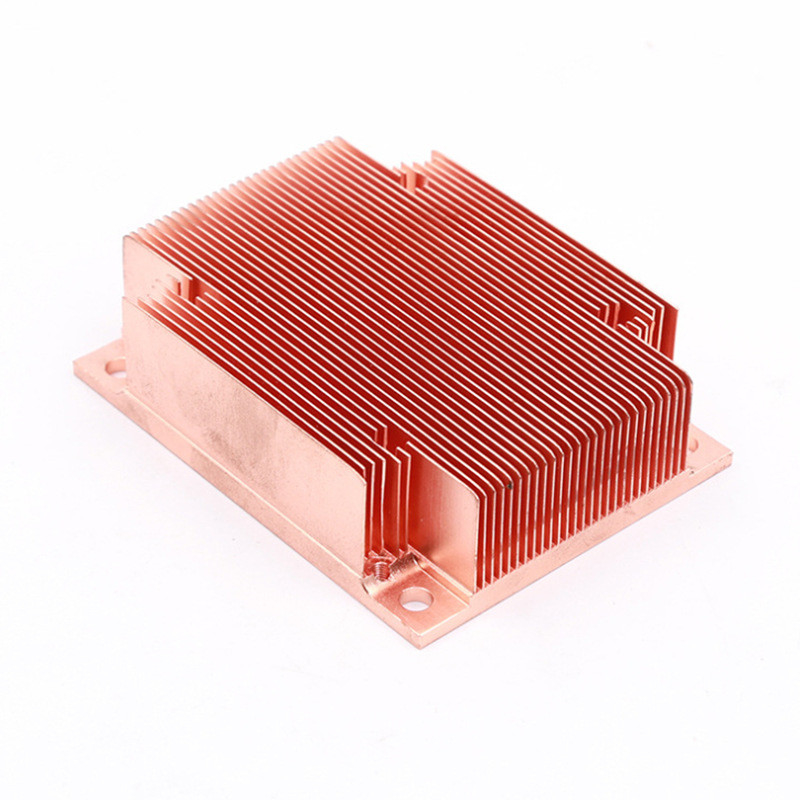

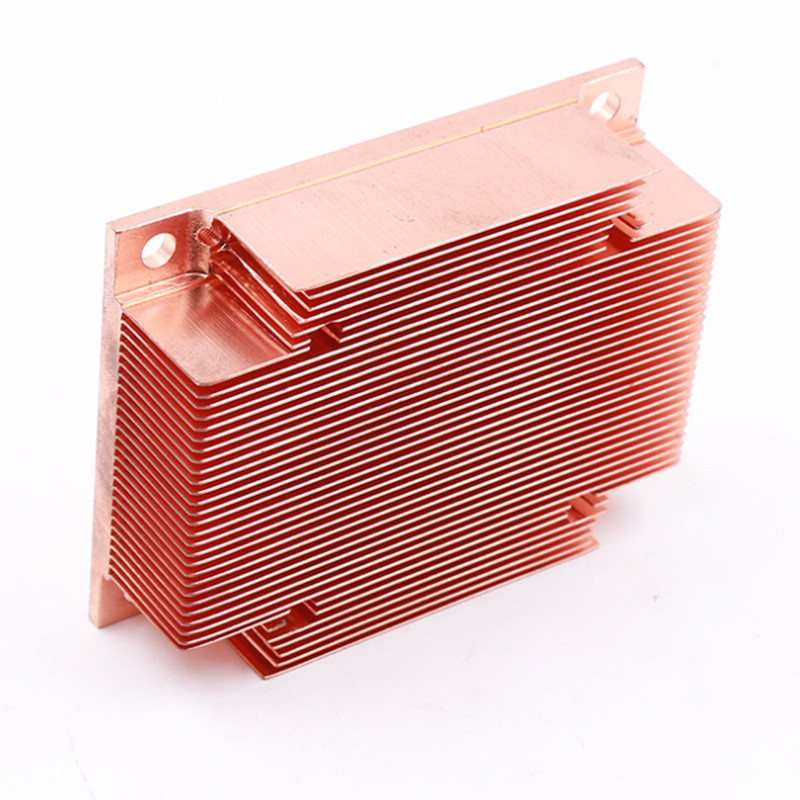

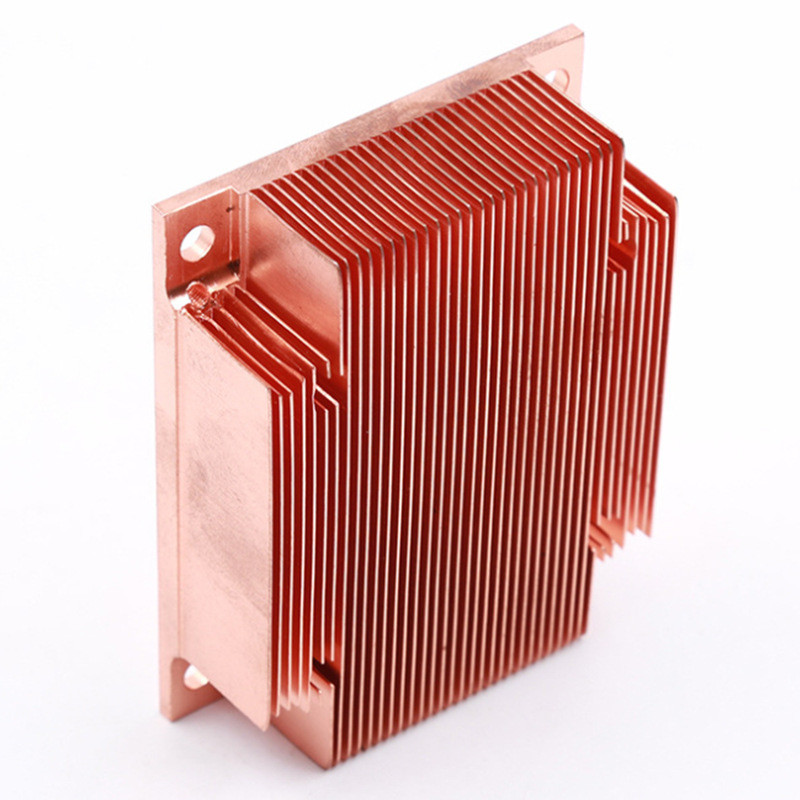

कॉपर स्किव्ड फिन हीट सिंक का विवरण

स्किव्ड फिन हीट सिंक अत्यधिक अनुकूलित कूलिंग की पेशकश करते हैं क्योंकि वे एक्सट्रूज़न पद्धतियों का उपयोग करके विनिर्माण योग्य की तुलना में उच्च फिन घनत्व की अनुमति देते हैं, लेकिन इसमें एक इंटरफ़ेस संयुक्त नहीं होता है जो बंधुआ या ब्रेज़्ड फिन हीट सिंक जैसे गर्मी प्रवाह को प्रतिबंधित करता है।बंधुआ या ब्रेज़्ड हीट सिंक के विपरीत, स्किव्ड फिन हीट सिंक सामग्री के एक टुकड़े से निर्मित होते हैं और कम थर्मल प्रतिरोध प्रदान करते हैं क्योंकि बेस और फिन के बीच कोई जोड़ नहीं होता है।ये हीट सिंक बेस के शीर्ष को ठीक से स्लाइस करके निर्मित किए जाते हैं, जिसे स्किविंग कहा जाता है, इसे वापस वहीं मोड़कर जहां यह आधार के लंबवत है, और फिन बनाने के लिए नियमित अंतराल पर दोहराते हैं।

स्किव्ड हीट सिंक की विशिष्टता

एल्यूमिनियम हीट सिंक की सुविधा

स्काइविंग प्रक्रिया इष्टतम थर्मल प्रदर्शन के लिए उच्च फिन घनत्व और पतली फिन गर्मी सिंक ज्यामिति सक्षम करती है।किसी दिए गए वॉल्यूम में अधिक से अधिक फिन सतह क्षेत्र को पैक करके, स्किव्ड फिन हीट सिंक में अन्य सिंगल पीस कंस्ट्रक्शन हीट सिंक जैसे एक्सट्रूडेड एल्युमीनियम हीट सिंक की तुलना में अधिक हीट ट्रांसफर होता है।एक्सट्रूडेड एल्युमीनियम की तुलना में, स्किव्ड फिन हीट सिंक फैब्रिकेशन महंगे टूलींग पर निर्भर नहीं करता है, जो अधिक डिज़ाइन लचीलापन और तेज़ प्रोटोटाइप प्रदान करता है।इसके बजाय, प्रत्येक फिन को उसी उपकरण का उपयोग करके अलग से काटा जाता है जो टूलींग लागत को कम करने की अनुमति देता है।यह Fodor Technology को आपके उत्पाद के लिए स्किव्ड फिन घटकों को पूरी तरह से अनुकूलित करने में सक्षम बनाता है, जिसमें लिक्विड कूलिंग एप्लिकेशन भी शामिल हैं।

स्काइविंग प्रक्रिया

एक तेज और सटीक नियंत्रित ब्लेड उपकरण का उपयोग करके, ठोस तांबे या एल्यूमीनियम की एक पट्टी से पंखों को छीलकर स्किव्ड हीट सिंक का निर्माण किया जाता है।उपकरण सामग्री की एक छोटी मोटाई को शेव करता है, इसे ऊपर उठाता है और फिन बनाने के लिए इसे लंबवत रूप से मोड़ता है।अंतिम हीट सिंक को सामान्य निर्माण तकनीकों, जैसे कि सीएनसी मशीनिंग का उपयोग करके बनाया जा सकता है।स्किव्ड हीट सिंक के लिए न्यूनतम टूलींग लागत की आवश्यकता होती है, जो इसे एक लागत प्रभावी समाधान बनाती है।प्रदर्शन को और बेहतर बनाने के लिए स्किव्ड हीट सिंक को एम्बेडेड हीट पाइप के साथ भी अनुकूलित किया जा सकता है।

एल्यूमिनियम हीट सिंक का आवेदन

एल्युमिनियम हीटसिंक बनावट में हल्का होता है, लेकिन इसकी ताकत अपेक्षाकृत अधिक होती है।यह उच्च गुणवत्ता वाले स्टील के करीब या उससे अधिक है।इसमें उत्कृष्ट तापीय चालकता और संक्षारण प्रतिरोध, अच्छा गर्मी लंपटता प्रदर्शन और अच्छा ऊर्जा-बचत प्रभाव है।

एल्यूमीनियम हीटसिंक के सतह-ऑक्सीकरण के बाद, हीटसिंक की सतह पर एक ऑक्साइड फिल्म बनती है।यह फिल्म कठिन और घनी है, थोक सामग्री के आगे जंग को रोकने, संक्षारण प्रतिरोध में वृद्धि, प्रतिरोध पहनने और एल्यूमीनियम सामग्री की उपस्थिति को रोकती है।सौंदर्यशास्त्र।

एल्युमिनियम हीट सिंक के अनुप्रयोग क्षेत्र हैं:

बिजली, इलेक्ट्रॉनिक्स, संचार, मशीनरी, ऑटोमोबाइल, सौर फोटोवोल्टिक बिजली उत्पादन, पवन ऊर्जा, निर्माण मशीनरी, एयर कंप्रेसर, रेलवे लोकोमोटिव, घरेलू उपकरण और अन्य उद्योग।

उच्च प्रदर्शन शीतलन के लिए पूर्ण, एक-टुकड़ा तांबे के समाधान के लिए अनुमति देने वाले स्किव्ड हीट सिंक का निर्माण एल्यूमीनियम या तांबे से किया जा सकता है।फोडर के मानक कॉपर स्किव्ड फिन हीट सिंक विश्वसनीय माउंटिंग और आसान असेंबली के लिए शरलॉक पिन अटैचमेंट के साथ उपलब्ध हैं।

तेजी से थर्मल मॉडलिंग और कई हीट सिंक निर्माणों की तुलना के लिए कृपया हमसे संपर्क करने का प्रयास करें, हम मुफ्त डिजाइन की पेशकश कर सकते हैं।
